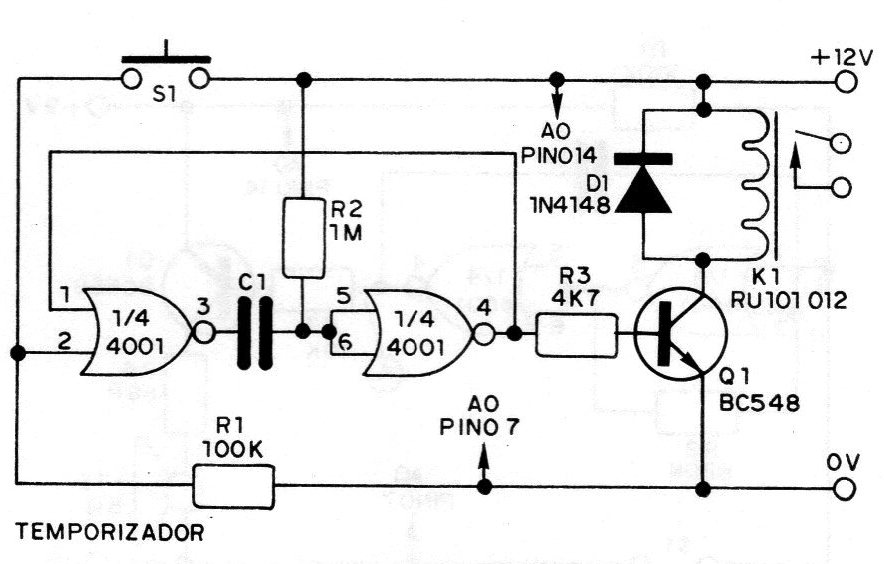

Utilizando duas das 4 portas NAND do integrado 4001, o circuito da figura ativa o relê e o mantém por um intervalo de tempo que depende do capacitor C1. Com um capacitor de 10,uF teremos um intervalo de tempo da ordem de 10 segundos. Tempos muito grandes são limitados pela qualidade dos capacitores usados, que sempre apresentam fugas. O relê, do tipo RU 101 012, exige para excitação uma etapa impulsora que emprega um transistor para uso geral BC548 ou equivalente. Este relê permite o controle de cargas de correntes elevadas, já que ele suporta em seus contatos até 10 A.
