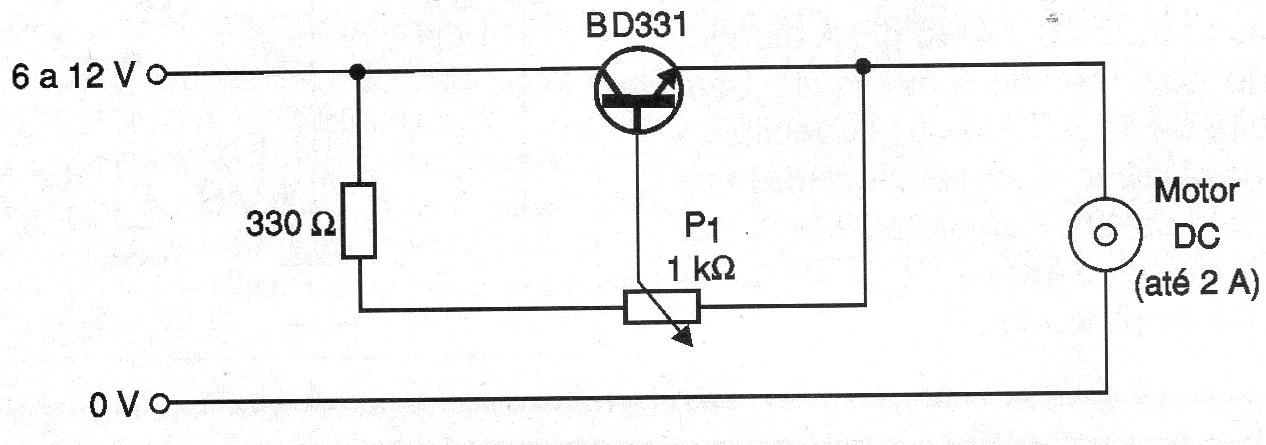

O simples controle de velocidade para motores de corrente contínua mostrado na figura pode controlar cargas de até 3 ampères. O transistor deve ser montado num bom radiador de calor. O circuito funciona com motores de 6 a 12 volts. O resistor de 330 ohms eventualmente pode ser aumentado assim como P1 para motores com correntes menores que 500 mA de modo a se poder trabalhar com menor corrente no potenciômetro.
| Clique na imagem para ampliar |
