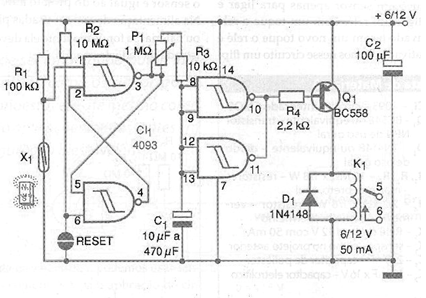

No circuito da figura usamos duas das portas do 4093 como um biestável e as outras duas num circuito de tempo, obtendo assim um alarme com acionamento retardado. Depois de acionado por um instante o sensor X1, o capacitor C1 carrega-se lentamente por um tempo ajustado em P1 até que as duas últimas portas do 4093 mudam de estado acionando o relé K1.O alarme ligado ao relé dispara então. Para rearmar, desligar o alarme ou então pressionar por um instante o sensor de reset e aguardar a descarga de C1 até que o alarme pare de tocar. Na condição de espera, o consumo desse alarme é muito baixo o que permite que sua alimentação seja feita por pilhas ou bateria.
O relé é escolhido de acordo com a tensão de alimentação devendo ter corrente de bobina de no máximo 50 mA. Diversos sensores podem ser ligados em paralelo para a proteção de diversos pontos. O capacitor C1 que determina o retardo pode ter valores na faixa indicada e o ajuste fino é feito em P1. A montagem pode ser realizada facilmente numa matriz de contactos ou placa de circuito impresso.
Lista de Material
CI-1 – 4093 – circuito integrado CMOS
Q1 – BC558 – transistor PNP de uso geral
D1 – 1N4148 – diodo de uso geral
K1 – Relé de 6 ou 12 V – ver texto
X1 – sensor tipo NA (reed, microswitch, etc.)
X2 – Sensor de toque ou interruptor NA
R1 – 100 k ohms x 1/8 W – resistor – marrom, preto, amarelo
R2 – 10 M ohms x 1/8 W – resistor – marrom, preto, azul
R3 – 10 k ohms x 1/8 W – resistor – marrom, preto, laranja
R4 – 2,2 k ohms x 1/8 W – resistor – vermelho, vermelho, vermelho
P1 – 1 M ohms – trimpot ou potenciômetro
C1 – 10 uF a 470 uF x 12 V – capacitor eletrolítico
C2 – 100 uF x 12 V – capacitor eletrolítico
Diversos:
Matriz de contactos ou placa de circuito impresso, fonte de alimentação ou pilhas, suporte de pilhas ou conector, fios, solda, etc.
