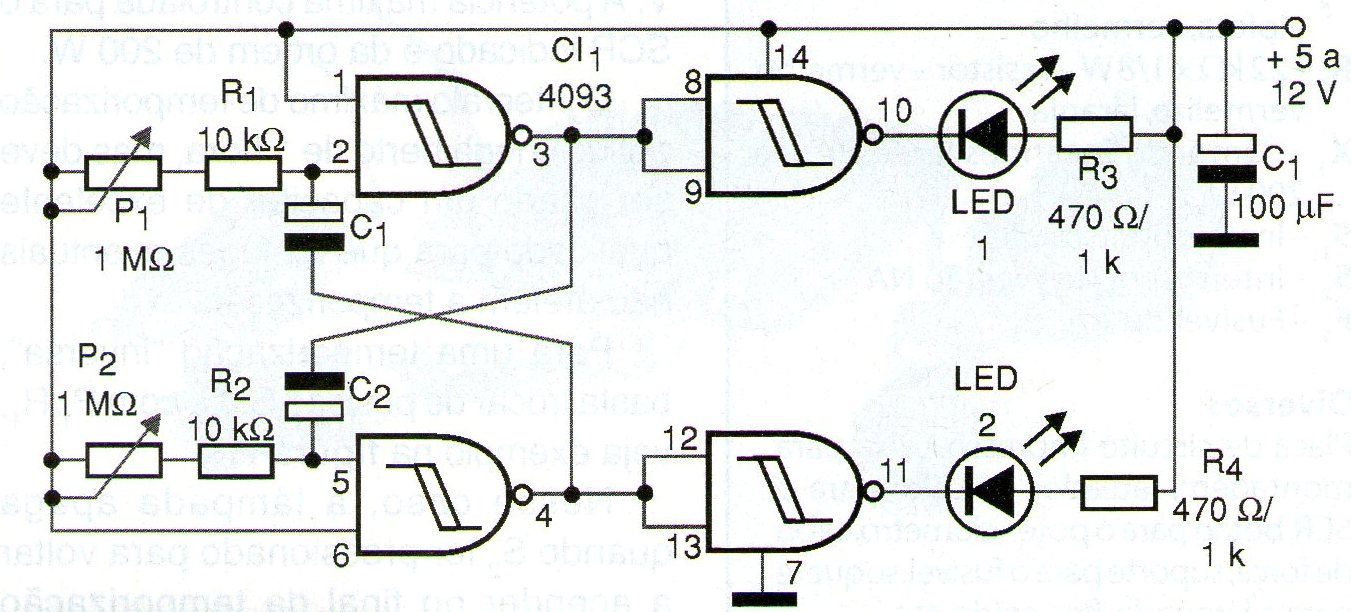

O que o circuito da figura faz é piscar de modo alternado dois LEDs, com o controle do ciclo ativo através de dois potenciômetros. O ciclo ativo é o tempo em que cada LED permanece aceso. Através dos dois potenciômetros é possível atuar sobre o tempo de acendimento de cada LED e com isso também atuar sobre a freqüência das piscadas. A faixa de freqüências e de ciclos ativos é determinada pelos valores de C1 e C2. O circuito pode ser alimentado por tensões de 5 a `12 V e os resistores limitadores de corrente dos LEDs são dependentes dessas tensões. LEDs comuns ou bicolores podem ser usados e para maiores potências controladas podem ser etapas de potência com transistores ou outros componentes ativos. O circuito também pode ser usado para controlar dois osciladores gatilhados com o próprio 4093, caso em que o leitor pode projetar uma interessante sirene de dois tons.
Lista de Material
CI-1 – 4093 – circuito integrado CMOS
LED1, LED2 – LEDs comuns
P1, P2 – 1 M ohms – potenciômetros
R1, R2 – 10 k ohms x 1/8 W – resistores – marrom, preto, laranja
R3, R4 – 470 ohms (5 e 6 V) ou 1 k ohms (9 e 12 V) x 1/8 W – resistores
C1, C2 – 10 uF a 470 uF x 12 V – capacitores eletrolíticos
C3 – 100 uF x 12 V – capacitor eletrolítico
Diversos:
Placa de circuito impresso ou matriz de contactos, suporte de pilhas, pilhas ou bateria, fios, solda, etc.
