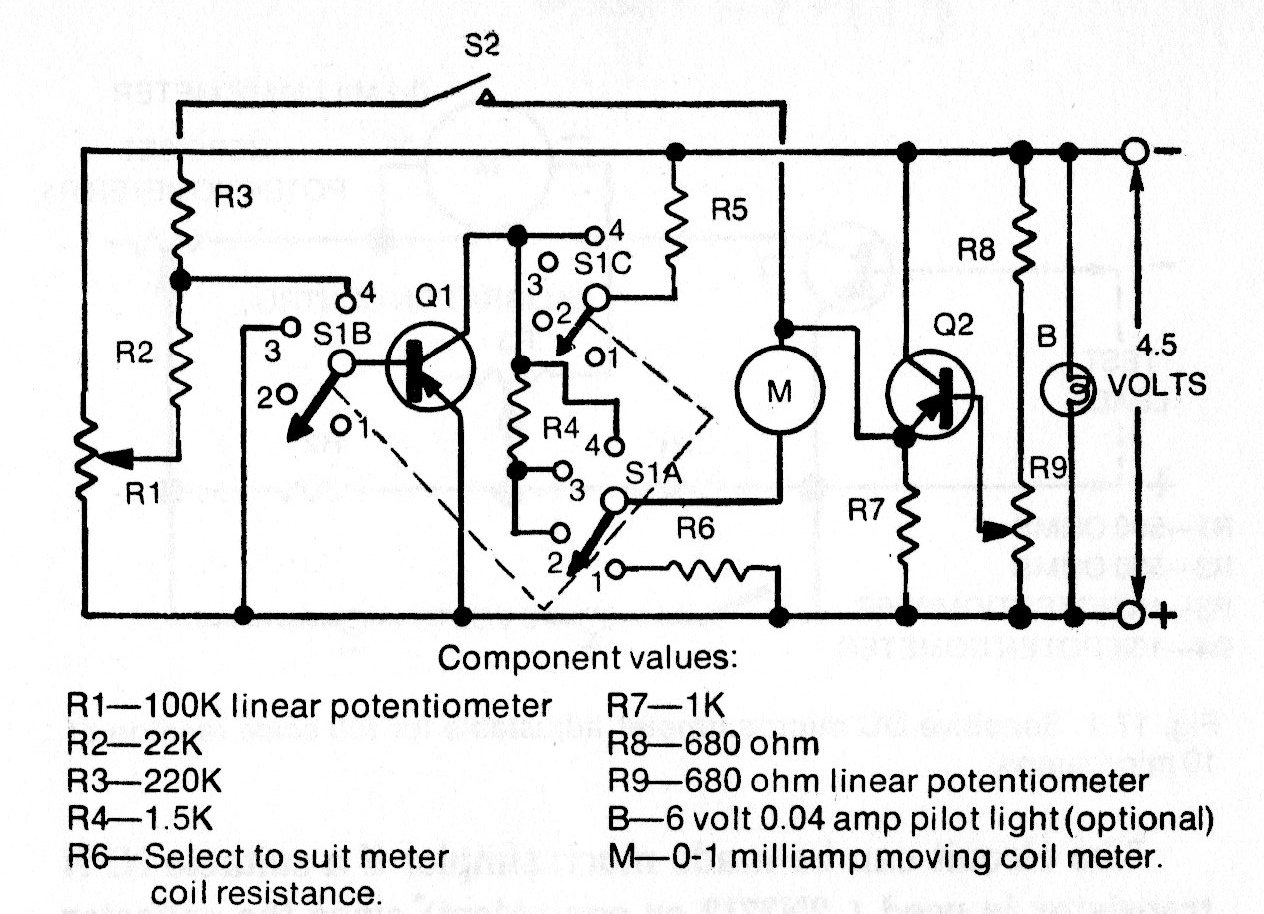

Este provador de transistores com diversas faixas de ganho foi encontrado numa documentação dos anos 80. O circuito ainda pode ser implementado com componentes mais modernos e usado com transistores de uso geral. Os valores dos componentes são dados junto ao diagrama.
| Clique na imagem para ampliar |
