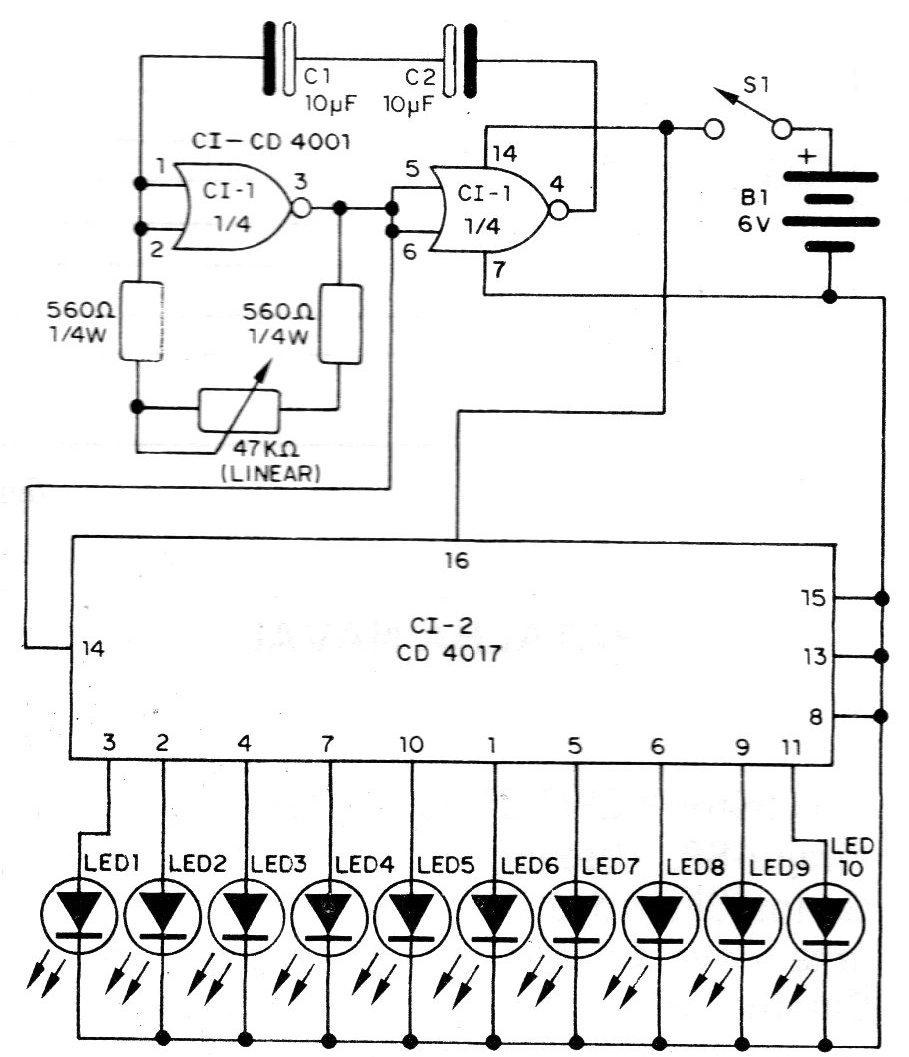

Para os admiradores de sistemas sequenciais aqui vai mais um encontrado numa publicação de 1983. São usados dois circuitos integrados CMOS, conforme mostra o circuito completo dado na figura. O primeiro é aproveitado apenas pela “metade", já que duas de suas 4 portas são ligadas. Este circuito pode ser o CD4001 ou CD4011. O outro é o já conhecido 4017, que alimenta diretamente um conjunto de 10 LEDs que acenderão em sequência. A velocidade de operação do sistema sequencial pode ser ajustada no potenciômetro de 47 k, mas a faixa de ação depende do valor de C1 e C2. Estes dois eletrolíticos ligados em oposição formam um capacitor despolarizado e, na verdade, seus valores podem ser alterados numa ampla faixa. A alimentação é proporcionada por uma fonte de 6 V que pode ser formada por 4 pilhas comuns. Os LEDs são vermelhos comuns de baixo custo, ou de outro tipo qualquer se o leitor quiser “investir" mais. Importante notar que não devem ser ligados LEDs em paralelo nas saídas, pois o integrado poderia sofrer sobrecarga com isso. Como são usados dois integrados a melhor técnica de montagem para este sistema sequencial é a que faz uso de placa de circuito impresso.
