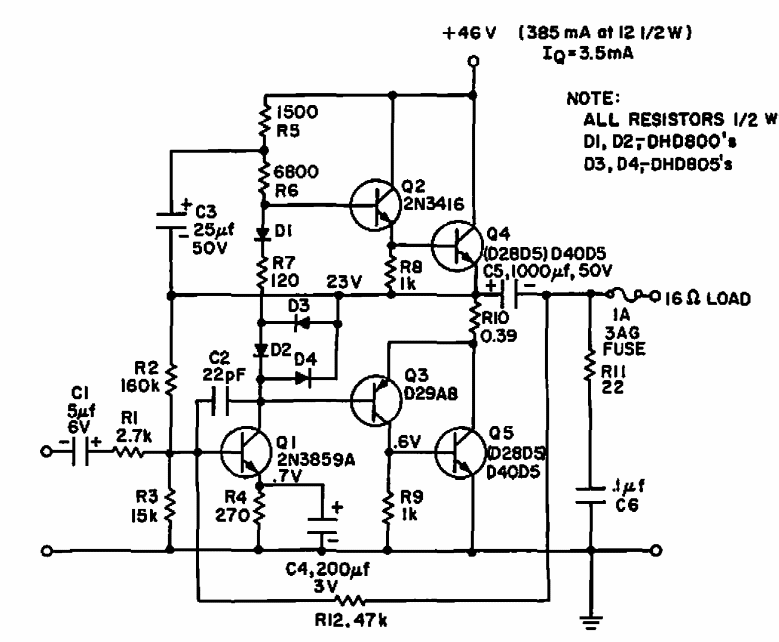

Este amplificador quase-complementar de 12,5 W foi encontrado numa publicação da General Electric de 1969. Observe a alta tensão de alimentação. Os transistores são de tipos comuns na época.




| Clique na imagem para ampliar |
