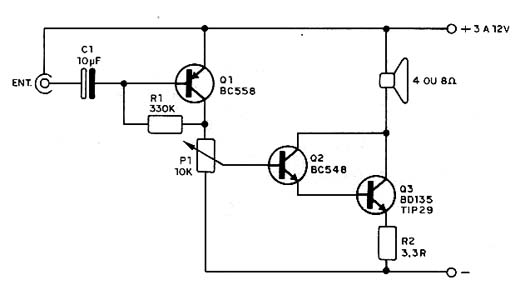

Esta etapa amplificadora de áudio usa três transistores em acoplamento direto, fornecendo uma potência de pouco mais de 1 W a um pequeno alto-falante. Para alimentação acima de 6 V o transistor Q3 deve ser dotado de um radiador de calor. O consumo desta etapa é algo elevado, sendo indicado que sua alimentação venha de fonte. P1 ajusta o volume e o resistor R2 deve ter uma dissipação de pelo menos 1 W. O circuito serve para aplicações menos críticas como intercomunicadores, saídas de alarmes, receptores experimentais, instrumentos musicais de brinquedo, etc.
Amplificador de Áudio Simples
