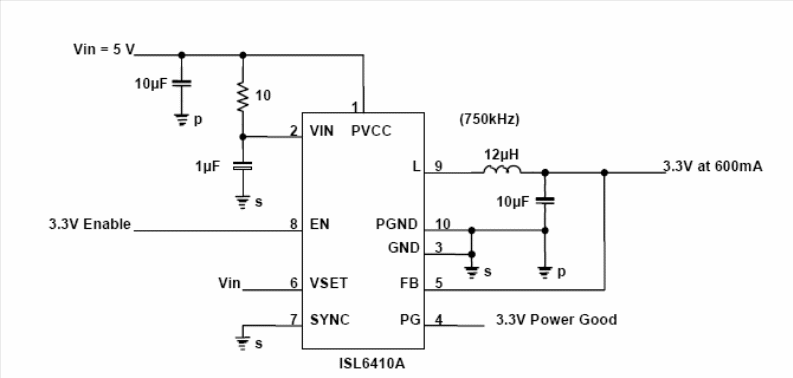

O circuito apresentado na figura é sugerido pela Intersil (www.intersil.com) e faz uso do ISL6410 um regulador chaveado de 600 mA que possui o FET integrado. O circuito que emprega tecnologia PWM opera numa frequencia de 750 kHz. O conversor buck (redutor) apresentado admite uma variação de 10% na tensão de entrada e a saída também pode ser programada para tensões de 1,2 V 1,5 V ou 1,8 V com o uso do ISL410) e 1,2 V, 1,8 V e 3,3 V com o ISL410A. A frequencia também pode ser ajustada para valores entre 500 kHz e 1 MHz. Recursos como UVLO (travamento com subtensão) e monitor de power good estão disponíveis neste circuito. O circuito integrado ISL6410(A) pode ser obtido em invólucro MSOP de 10 pinos ou QFN de 16 pinos. Mais informações sobre este componente e suas aplicações podem ser obtidas no Applicatio0n Note 1209 da Intersil.
