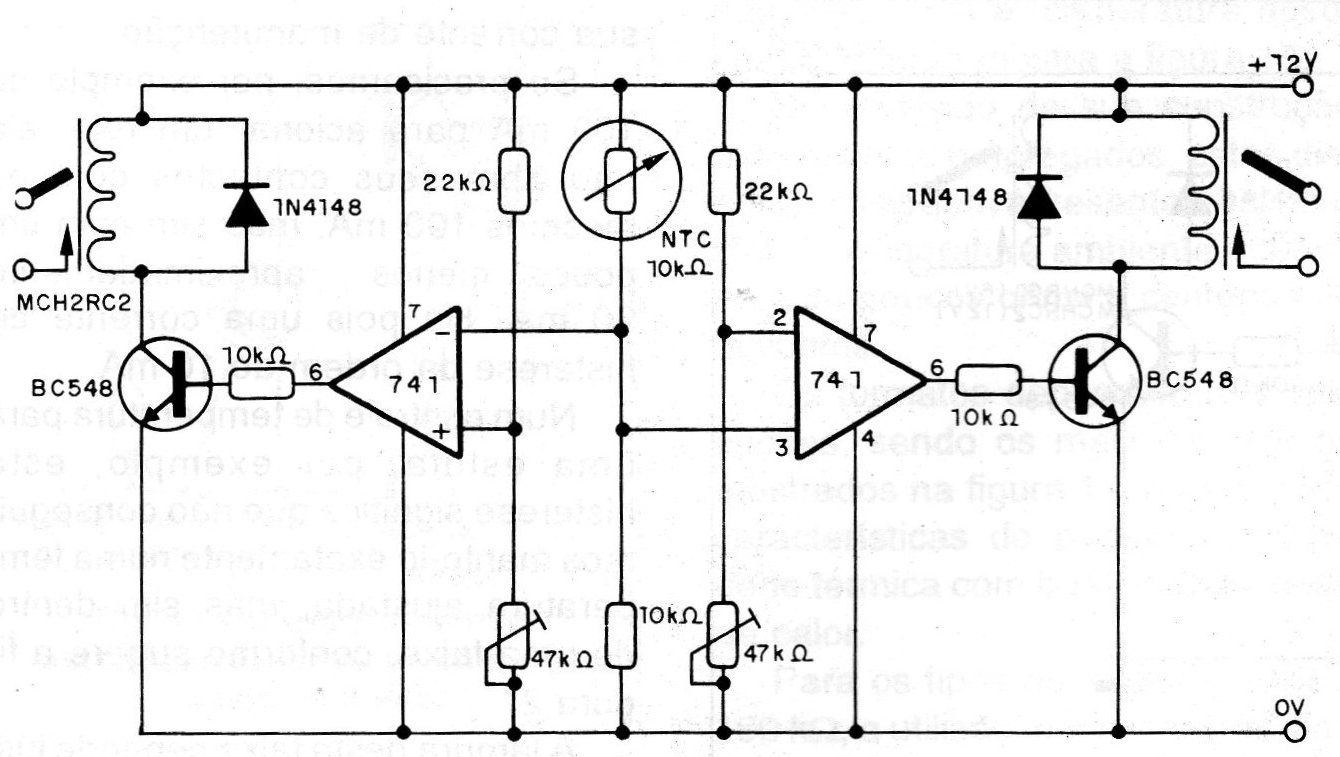

Este circuito controla dois relés a partir de um único sensor de temperatura. O primeiro dispara quando a temperatura superar um determinado valor e o segundo quando ela cai abaixo de um certo valor. O relé é de 50 mA de corrente de disparo e os ajustes do ponto de acionamento são feitos nos trimpots.
| Clique na imagem para ampliar |
