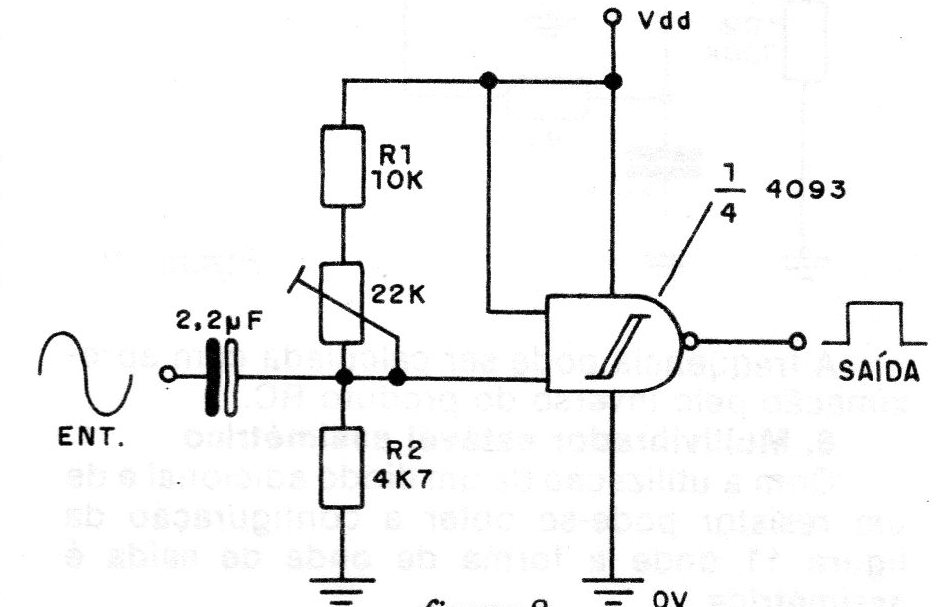

Com ajuda de um trimpot pode-se levar a tensão de entrada do Schmitt trigger ao limiar da transição o que permite operar com sinais de entrada de pequena amplitude ou então trabalhar o sinal de saída, alterando sua simetria em função do ponto de disparo. O ajuste será feito de modo que na ausência de sinal de entrada o nível de saída seja Hl.
