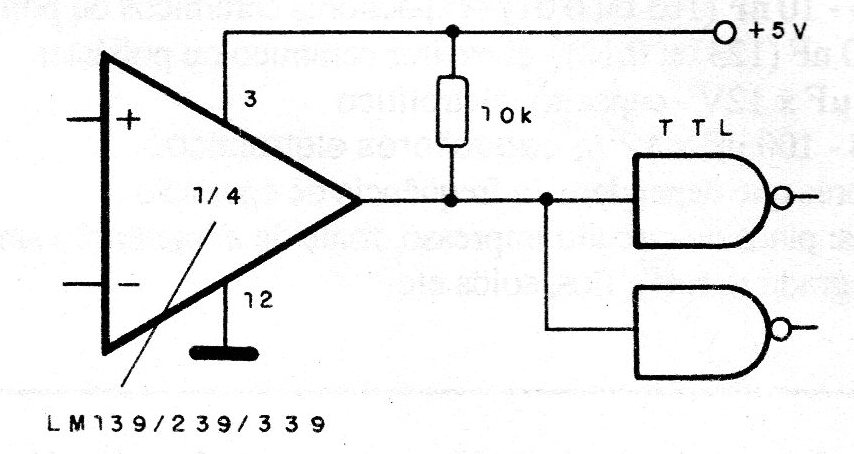

Na figura, mostramos o modo segundo o qual integrados comparadores de tensão da série LM139, 239, 339 e CA139, 239 e 339 podem excitar duas ou mais portas TTL. O resistor de 10 k serve de carga para o comparador e ao mesmo tempo, polariza as entradas TTL. Observe que o comparador é alimentado com os mesmos 5 V do sistema digital TTL.
