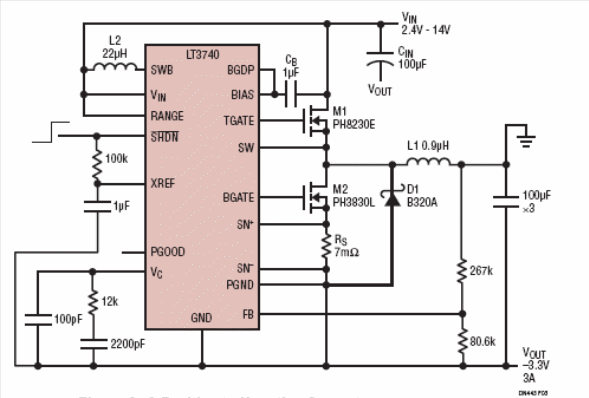

Apresentamos um circuito conversor DC-DC que pode operar com tensões de entrada de 2,4 V a 14 V e gera em sua saída uma tensão negativa de 3,3 V com correntes até 3 A. O circuito é sugerido pela Linear Technology Co. (www.linear.com) e tem por base o circuito integrado LT3740. Na verdade, este circuito pode operar com tensões tão baixas como 2,2 V e também pode ser ajustado para fornecer outras tensões de saída, a partir de 0,8 V. Na regulagem de tensões positivas, o circuito pode fornecer correntes até 10 A com grande eficiência. O circuito pode também operar com retificação sincronizada para se obter maior eficiência. A frequencia de chaveamento é de 300 kHz. Mais informações podem ser obtidas no Design Note 443 da Linear, disponível para download no formato PDF. Na figura temos o circuito sugerido.
