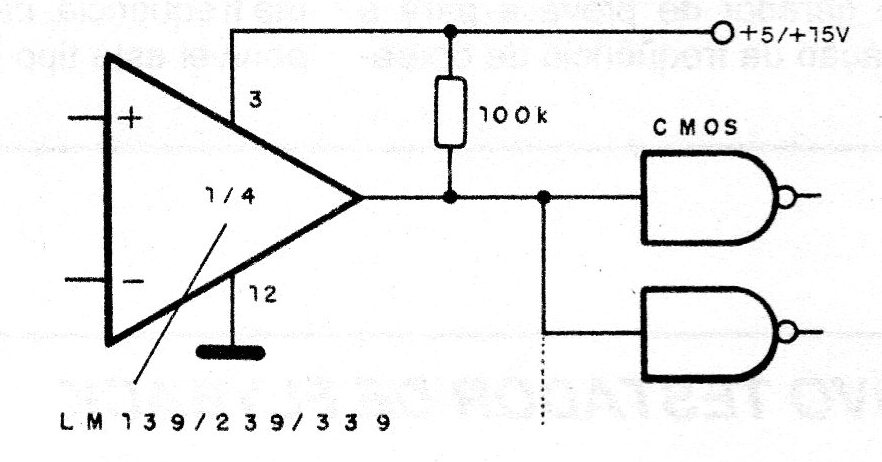

Na figura, mostramos como os integrados comparadores de tensão da série 139, 239 e 339 podem ser usados para excitar circuitos digitais CMOS. Duas ou mais portas podem ser excitadas por estes comparadores. Observe que a alimentação é a mesma dos circuitos CMOS excitados e que nos integrados da série 139, 239 e 339 existem 4 comparadores que podem ser usados separadamente.
