Interruptor de Toque

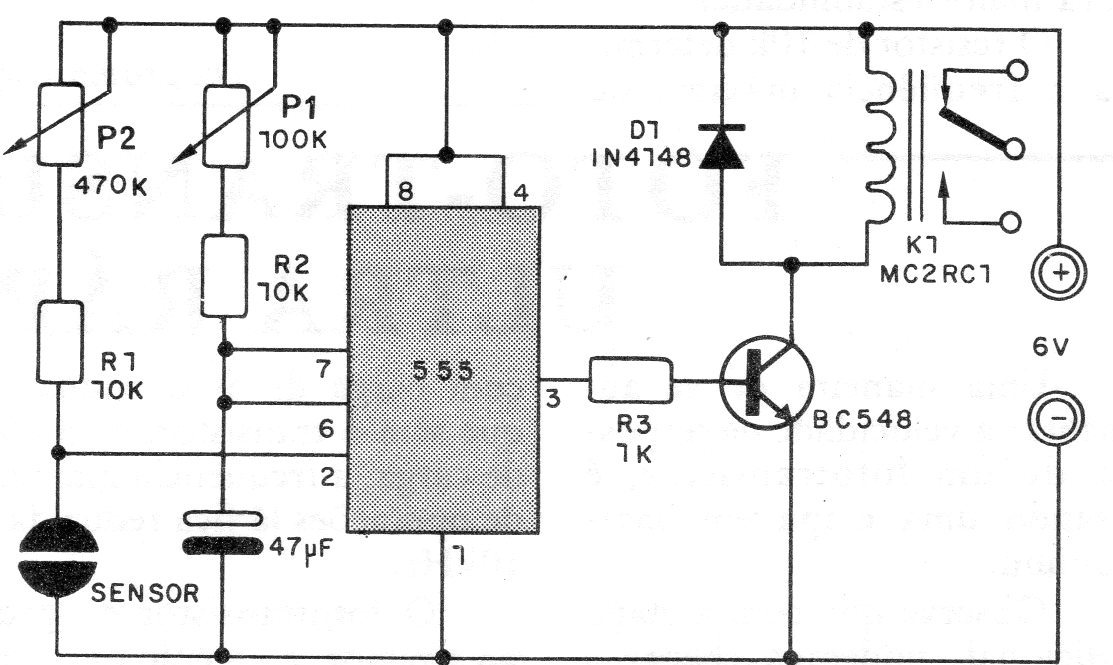

Este interruptor é acionado pelo toque nos sensores, que podem ser duas chapinhas de metal. Estas chapinhas devem ser tocadas simultaneamente para que o relé K1 feche Seus contatos. O tempo durante o qual o relé fica acionado é determinado pelo capacitor eletrolítico e ajustado em P1. A sensibilidade do circuito é ajustada em P2. O relé usado é de 6 V, porque a alimentação é de 6V, mas o circuito também opera em 12V, bastando usar um relé equivalente para 12 volts. Para tempos maiores de acionamento, aumente o valor do capacitor eletrolítico. Para um interruptor de toque simples, aterre o terminal do sensor ligado ao negativo da fonte. Neste caso, basta tocar no outro terminal para que o circuito seja acionado. Lembramos que o fio de ligação ao sensor não pode ser muito longo, para que não ocorra o disparo errático pela captação de correntes espúrias. O transistor pode ser qualquer um NPN de uso geral, assim como o diodo. A carga máxima, que pode ser controlada pelos contatos do relé, é de 2 ampères por par de contatos.
