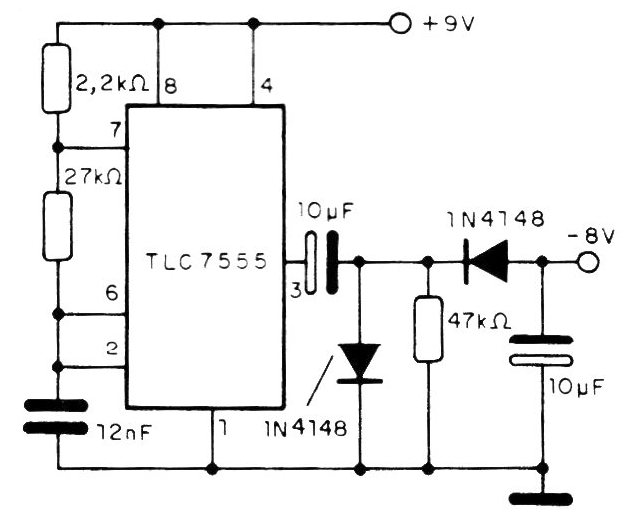

O circuito da figura nos mostra outra aplicação muito interessante do
TLC7555, o 555 CMOS.Trata-se de um conversor dc./dc que nos permite obter uma tensão negativa entre 7 e 8 V. a partir de uma tensão positiva de 9 V. Este aplicativo torna-se interessante para os casos em que se necessita de uma alimentação simétrica e pretende-se usar no projeto uma única bateria de 9 V. Com uma carga de 0,5 mA na saída, a tensão obtida é da ordem de 7 V. A inversão de polaridade e retificação é feita pela ponte de diodos na saída e pelos capacitores eletrolíticos de filtro. A frequencia de operação é determinada por R1 R2 e C1 podendo ser alterada conforme a aplicação desejada.
