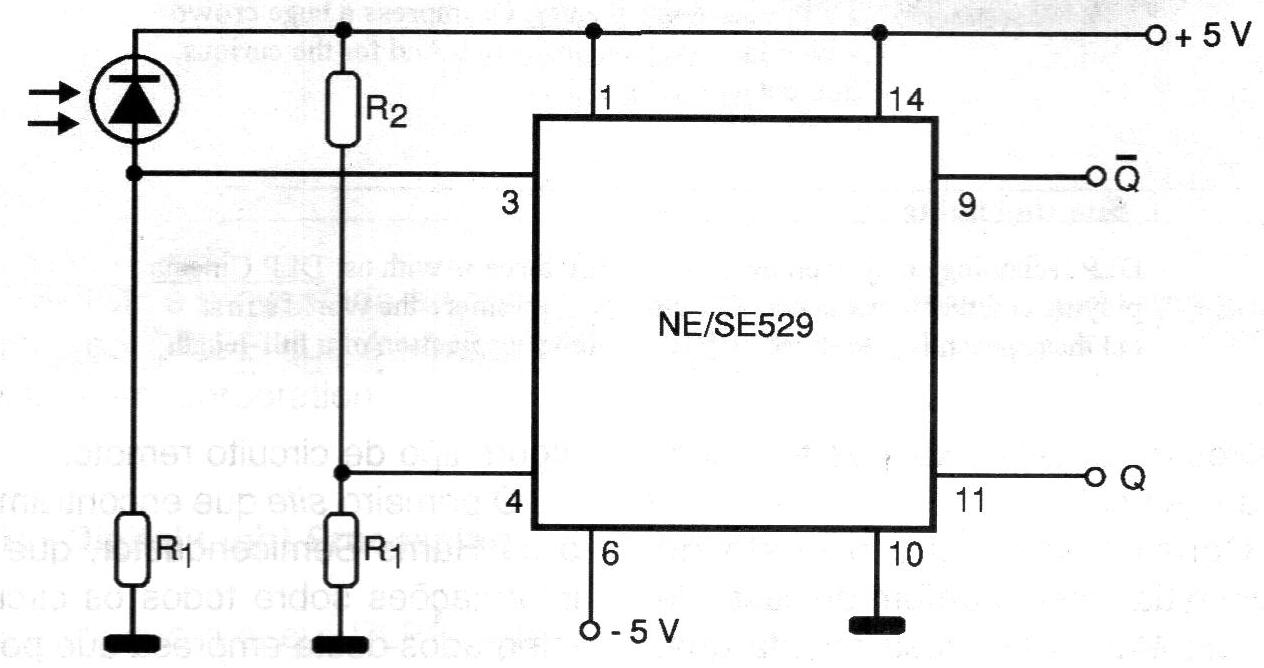

Este circuito, sugerido pela Philips Components, usa um comparador de tensão rápido e exige fonte de alimentação simétrica de 5 V, podendo excitar cargas TTL. Conforme podemos ver, as saídas são complementares (flip-flop). Os resistores de entrada são selecionados de acordo com as características do fotodiodo. R2 deve ter a resistência aproximada do fotodiodo perto do ponto de disparo.
