Amplificador de 6W com o TDA2613 (2) (CIR7844)

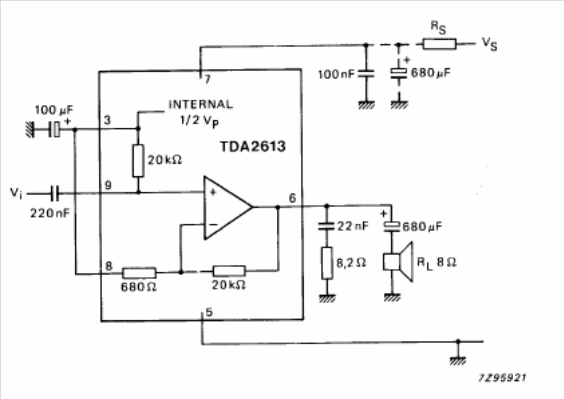

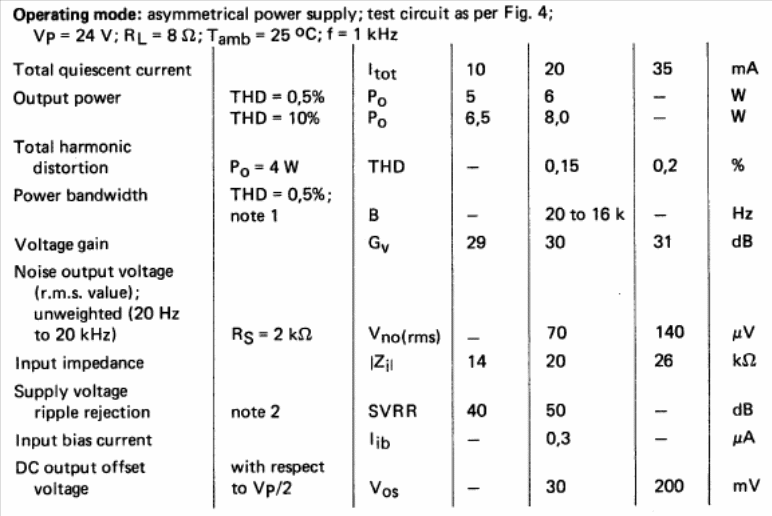

Este circuito usa fonte simples, tendo sido encontrado no databook da Philips de 1990. Informações sobre o desempenho são dadas na tabela abaixo.

| Clique na imagem para ampliar |
