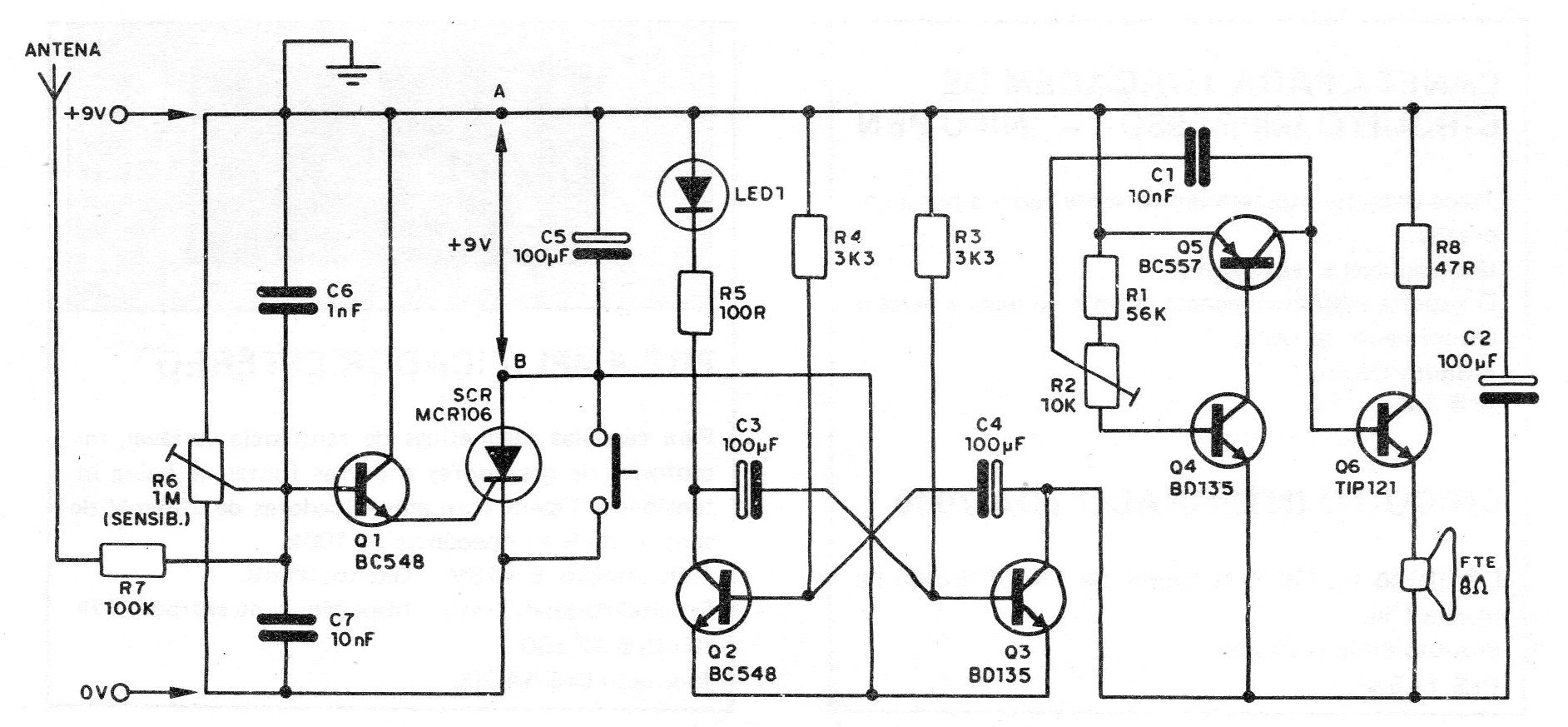

Este aparelho pode ser usado como a!arme de proximidade, sensor de toque ou campainha eletrônica. Quando ligado à maçaneta de uma porta, ao toque de alguém ele disparará, acionando de modo intermitente um oscilador de áudio que opera em torno de 500 Hz. O circuito completo do aparelho, alimentado por uma tensão de 9 V, é mostrado na figura. Conforme podemos ver, o circuito de disparo é formado por um SCR que tem na comporta um transistor NPN amplificador com a base ligada ao sensor. Quando uma pequena corrente circula pela base do transistor, quer seja devida ao toque direto ou à indução por aproximação, ela é amplificada e aplicada ao SCR provocando seu disparo. Para que o circuito não opere de forma errática existe um potenciômetro de ajuste de sensibilidade. Este potenciômetro pode ter valores entre 1 M e 2M2. O SCR dispara alimentando um multivibrador astável de baixa frequência que é o circuito de intermitência. Para monitorar a ação deste intermitente existe um LED indicador no coletor de um dos transistores. A frequência deste intermitente é basicamente determinada pelos capacitores de 100 uF (C3 e C4). Alterações nestes componentes podem ser feitas para modificar o comportamento do aparelho. Finalmente, temos o circuito de aviso que leva três transistores e cuja frequência é ajustada em P2, determinada também por C1. O transistor de saída deste oscilador fornece boa potência, podendo alimentar diretamente um alto-falante. Na utilização prática existem duas opções de alimentação: a utilização de uma fonte estabilizada de 9 V que forneça uma corrente de pelo menos 200 mA ou então o uso de pilhas comuns, médias ou grandes, ligadas em série. Esta versão em especial é a recomendada para uso como alarme, em vista da possibilidade do intruso, prevendo a existência do dispositivo, resolver cortar o fornecimento de energia. O consumo de corrente na condição de espera é praticamente nulo, de modo que o desgaste das pilhas praticamente não existe. Observamos que, dada a sensibilidade do circuito de entrada, pode ocorrer o disparo errático do alarme com fios longos até o sensor, recomendamos neste caso o uso de fio blindado.
