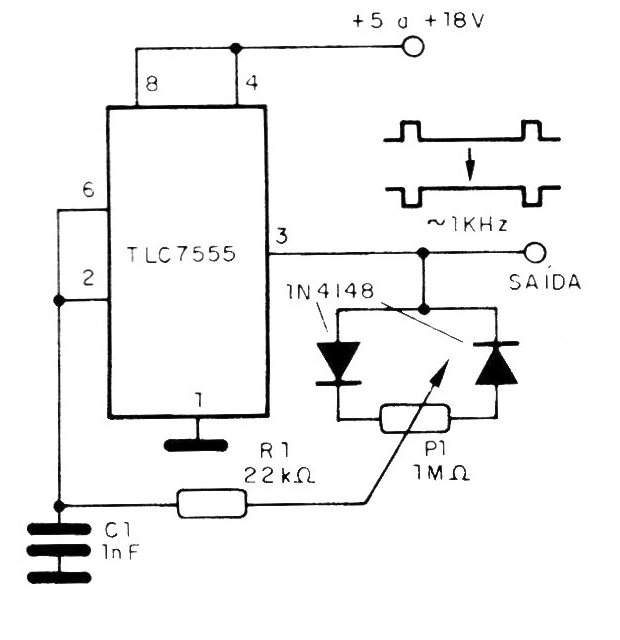

Para se conseguir um sinal com relação marca/espaço variável numa proporção de 1 para 20 até 20 para 1, temos o circuito da figura. A frequencia é dada pelo capacitor C1 que pode ter valores entre 220 pF e 220 uF. A tensão de alimentação do circuito pode variar entre 5 e 18 V. O trimpot (ou potenciômetro) P1 ajusta a relação marca/espaço do sinal gerado. Existe uma pequena dependência da frequencia do sinal gerado quando se ajusta a relação marca/espaço. O pino 4 do circuito integrado TLC7555 pode ser usado para comandar externamente a operação do oscilador. Levado ao nível baixo, ele inibe a operação do astável.
