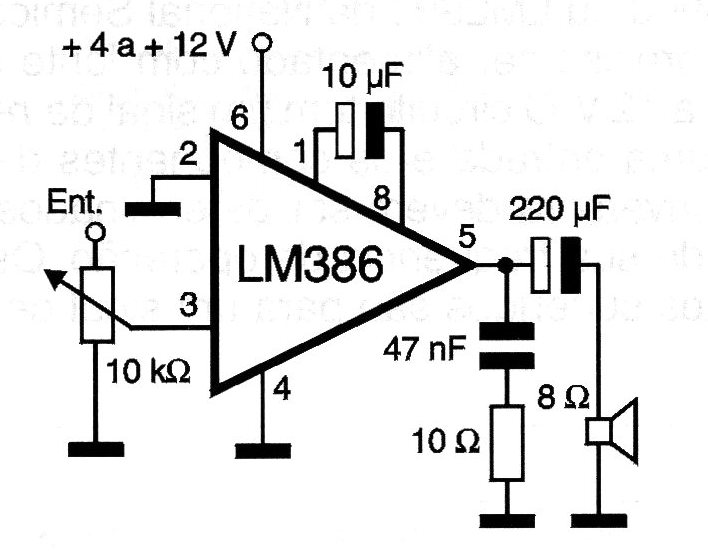

Precisando de uma pequena etapa amplificadora para um intercomunicador, rádio ou outro tipo de aparelho alimentado por pilhas ou tensões até 9 V, este circuito é o ideal. O circuito integrado LM386 pode fornecer até 500 mW em cargas de 8 ohms e tem excelente ganho de tensão. O controle de volume consiste num potenciômetro de 10 k ohms e o capacitor entre os pinos 1 e 8 programa o ganho de tensão.
