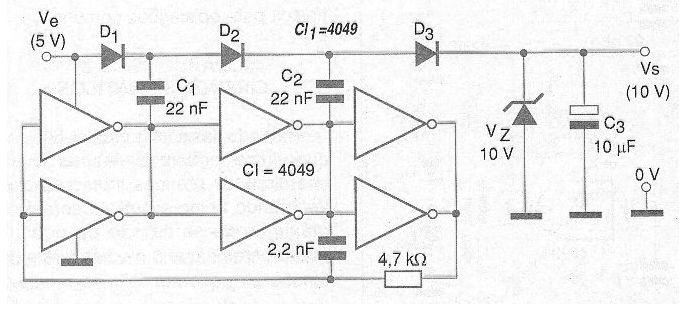

Neste circuito, a capacidade de corrente dobra, mas ainda assim é da ordem de microampères. A frequencia de operação é determinada basicamente pelo capacitor de 2,2 nF e pelo resistor de 4,7 k ohms. Esses componentes podem ser alterados no sentido de se obter o melhor rendimento. Outras tensões de entrada podem ser utilizadas, com a troca do diodo zener por um que tenha o dobro da tensão de entrada. Os diodos D1 a D3 são do tipo 1N4148 ou equivalentes.
