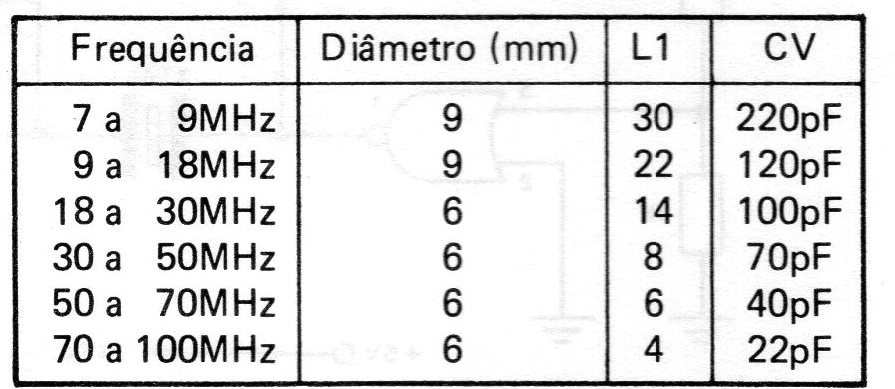

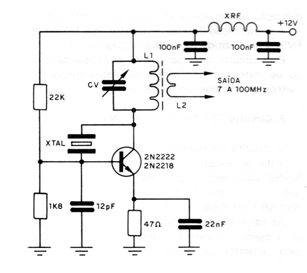

O oscilador de RF da figura fornece sinais na faixa dos 7 aos 100 MHz, utilizando um cristal de sobretom e pode ser alimentado com tensões entre 9 e 18 V. A diferença em relação ao circuito anterior (CIR8795) está no modo segundo o sinal é retirado. Temos um transformador de RF formado por L1 e L2. As características destas duas bobinas dependem da frequência, conforme a seguinte tabela:
A bobina L2 consiste em 2 a 4 espiras de fio sobre L1. O número menor de espiras é usado no extremo superior da faixa. O rendimento do circuito depende do ganho do transistor. Tipos recomendados são os BF494, BF495, 2N2218 ou 2N2222. O resistor de polarização de base de 1k8 pode ser alterado em função da tensão de alimentação, de modo que o consumo de corrente não supere os 20 mA. Valores menores são usados com tensões maiores, até o mínimo em torno de 1 k. Lembramos que, neste tipo de circuito, o capacitor CV e a bobina L1 formam um circuito “tanque” que não determina a frequência de operação, mas sim o rendimento na transferência de sinal ao circuito externo. Se um ajuste para maior rendimento não for conseguido, a bobina deve ser alterada. Outra característica importante deste circuito é a de permitir a produção de sinais de frequências múltiplas do cristal (operação em harmônicas). Se tivermos um cristal de 6 MHz e ajustarmos o circuito ressonante para 24 MHz, teremos a produção desta frequência, sem problemas. O ajuste do ponto de operação deve ser feito com a ajuda de um grid-dip ou então frequencímetro.
