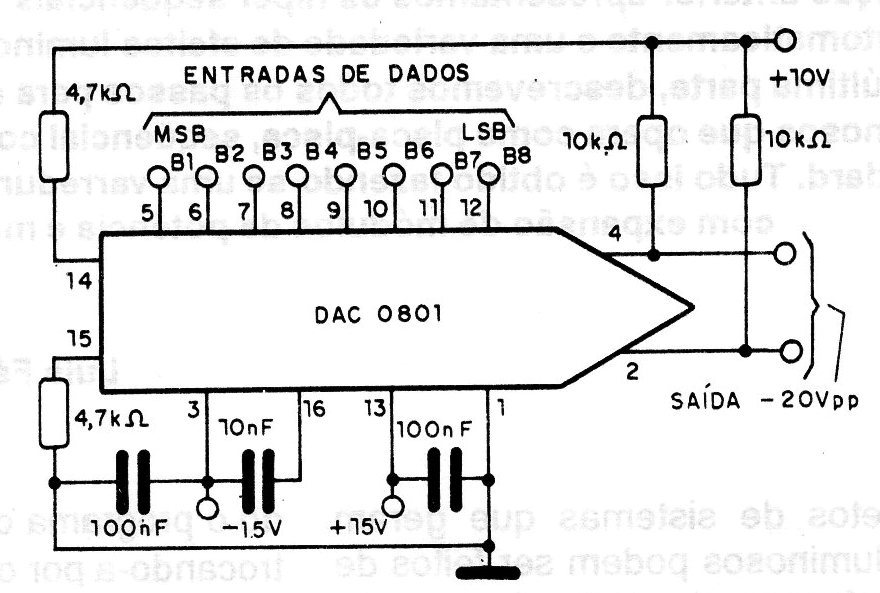

Este circuito tem por base o integrado DAC0801 e possui uma precisão melhor que 0,39% em toda a escala. A saída de alta impedância com boa capacidade de corrente pode fornecer uma tensão máxima de 20 volts pico a pico. A alimentação do conversor deve ser feita com fonte de tensão simétrica de 4,5 a 18 volts e a corrente máxima (fim de escala) é de 1,99 mA. O circuito integrado DAC 0801 é encontrado em invólucro DlL de 16 pinos e não é muito comum atualmente.
| Clique na imagem para ampliar |
