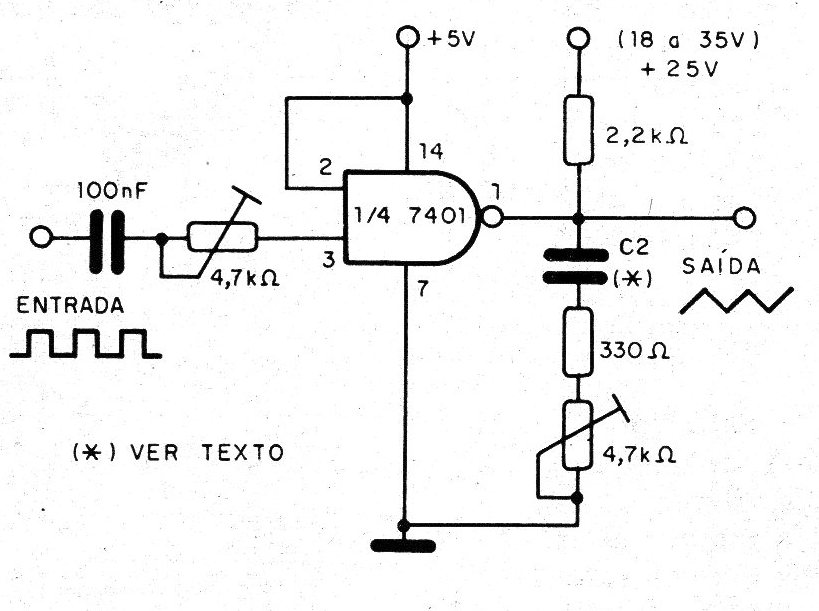

O 7401 é um membro diferente da família TTL, pois consiste em quatro portas NAND mas com os coletores dos transistores de saída abertos( Isso permite que, com o uso de resistores externos pull-up, possamos alimentar esta etapa com até 35 V e excitar cargas externas de maior potência. No aplicativo da figura temos um circuito que converte sinais retangulares de até 1 MHz em sinais triangulares de mesma frequencia mas com uma amplitude muito maior, dada Justamente a tensão de saída da etapa. O valor de C2 depende da frequencia: podemos usar 470 pF para frequencias até 100 MHz, 270 pF para até 200 kHz e 120 pF para até 400 kHz. Para frequencia ate 1 MHz o valor será de 60 pF. Os ajustes são de linearidade, feitos em P1 e P2, de modo a se obter com o sinal TTL de entrada uma saída triangular sem distorções. A linearidade do circuito é excelente, podendo chegar a 1 % se um ajuste em feito for conseguido. Em lugar do 7401 também pode ser usado o 7426.
