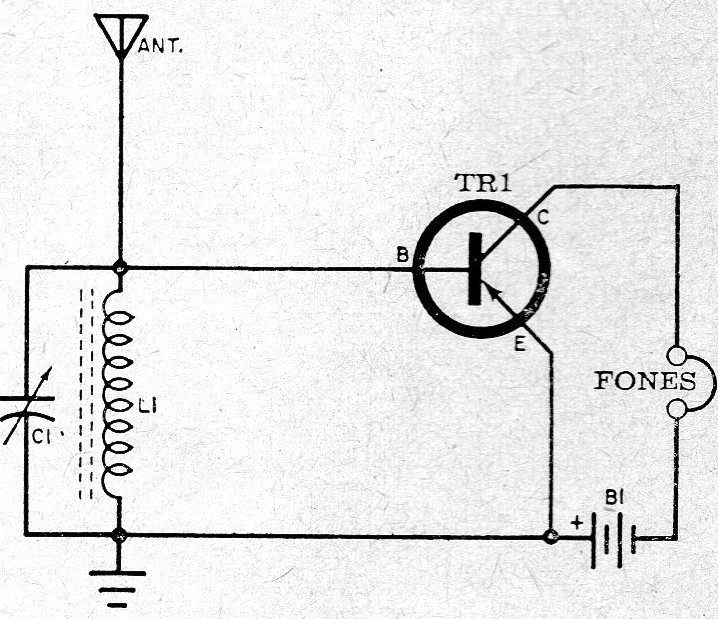

A detecção dos sinais neste receptor é feita na junção base-emissor do transistor. Assim, temos pouquíssimos componentes a serem utilizados e a alimentação é feita por uma pilha. O fone deve ser magnético de alta impedância. A bobina consta de 80 a 100 espiras de fio 28 a 32 num bastão de ferrite. O variável é obtido de rádio de ondas médias fora de uso. O transistor pode ser qualquer PNP de uso geral.
| Clique na imagem para ampliar |
