Este circuito tem finalidade didática, servindo para demonstrar como funciona um comparador de tensão positivo. O circuito foi simulado com o LMV339, mas podem ser usados outros comparadores. Atue sobre a tecla A para alterar em R1a tensão de referência. Ela determina o ponto em que ocorre a transição da saída. Na simulação aplicamos um sinal senoidal de entrada e obtemos na saída o sinal mostrado que dependendo do componente usado será diferente.
![Comparador positivo de tensão. Comparador positivo de tensão.](/images/stories/circuitos/ne0196_01.gif)

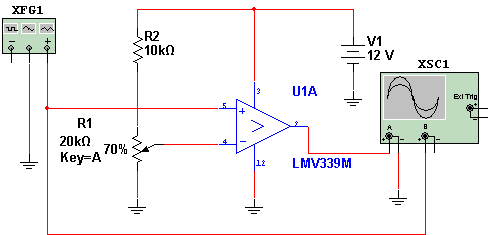

Comparador positivo de tensão.

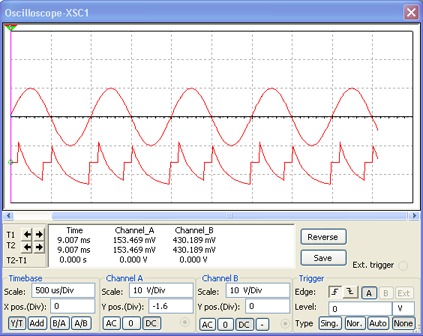

Na figura abaixo temos as formas de onda obtidas no osciloscópio virtual do Multisim 11.0.
![Análise de onda no osciloscópio virtual MultiSIM. Análise de onda no osciloscópio virtual MultiSIM.](/images/stories/circuitos/ne0196_02.png)
Análise de onda no osciloscópio virtual MultiSIM.
Arquivos para download: Simulação e Netlist
