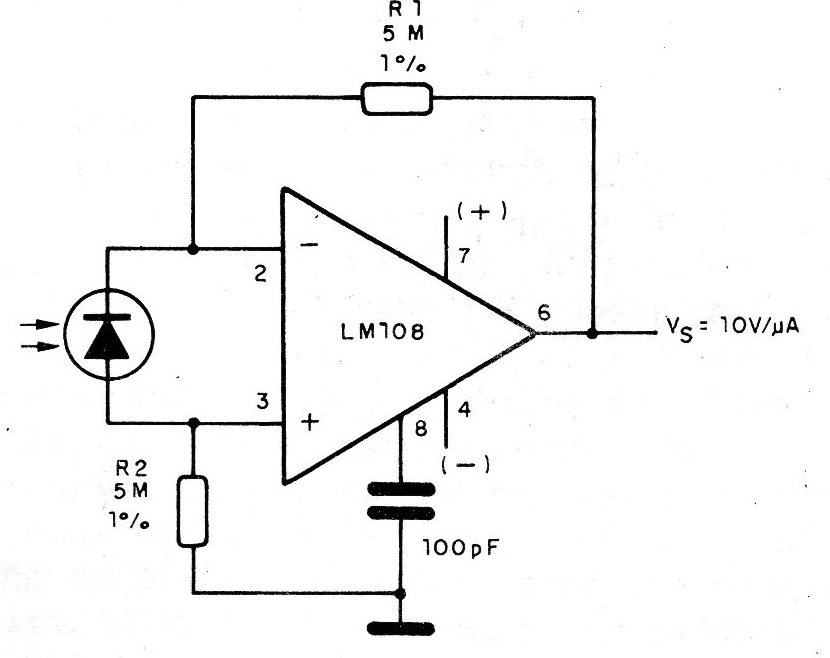

Este circuito é sugerido pela National-Semiconductor e tem um excelente ganho, para um fotodiodo como transdutor. Temos 10 V de sinal para cada microampère de incremento de corrente no fotodiodo. Os resistores são de precisão para se manter a resposta indicada e a fonte de alimentação deve ser simétrica. Uma das principais características deste circuito é que a corrente de fuga que aumenta com a temperatura não afeta o circuito sensivelmente, já que ele responde à corrente de curto-circuito do diodo.
| Clique na imagem para ampliar |
