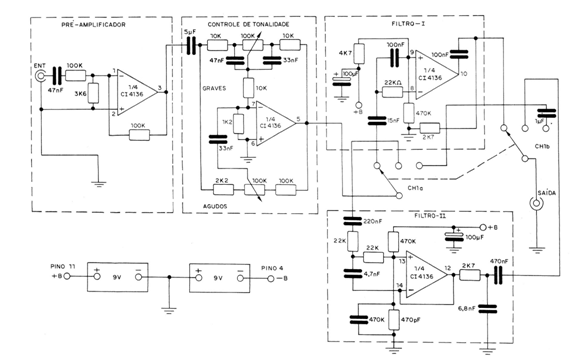

Os leitores que gostam de som ou de efeitos sonoros, não podem deixar de examinar este interessante circuito. O que temos é um pré-amplificador linear de áudio, conjugado a um controle de tom tipo Baxandall e dois filtros especiais. O controle de tom atua sobre os graves e agudos, mas o que.mais chama a atenção é a presença dos dois filtros. O primeiro elimina o “rumbIe", que é o ruído de baixa frequência devido à rotação do motor de um toca-discos, cuja frequência está em torno de 100 Hz. O outro atua sobre o chiado devido à problemas de discos riscados, velhos ou ainda agulhas, o qual está em torno de 6 kHz. O circuito de um canal é mostrado na figura. Evidentemente, para uma versão estereofônica, duas unidades iguais devem ser montadas. O autor montou o aparelho baseado num único integrado 4136, que é formado por 4 amplificadores operacionais idênticos, independentes. Nada impede que equivalentes separados ou mesmo num único integrado sejam utilizados. Integrados como o 741C, CA3140 ou LM324 podem ser utilizados. Apenas no caso do 741, é que a tensão da fonte deve ser aumentada para 15 V. A fonte utilizada deve ser simétrica de 9 V, conforme mostra a figura.
