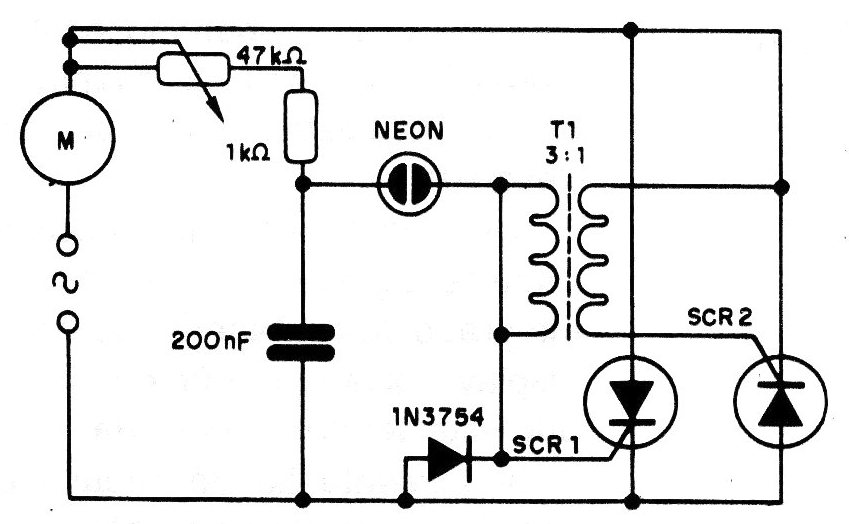

Este controle de onda completa com SCRs usa uma solução diferente para se evitar o uso de uma ponte de diodos: um transformador de pulsos com relação entre espiras de 3 para 1. Os SCRs dependem da corrente do motor, podendo ser usados os TIC106 para até 4 ampères, e a lâmpada neon é comum. Para 220 V o capacitor deve ser aumentado de valor. Os diodos admitem equivalentes. Os SCRs devem ser dotados de radiadores de calor. Equivalentes aos diodos, neste circuito podem ser os 1N4004. Um fusível em série com o circuito é uma boa proteção. Se não houver disparo do SCRs nos semiciclos negativos, verifique se o enrolamento de T1 está invertido.
