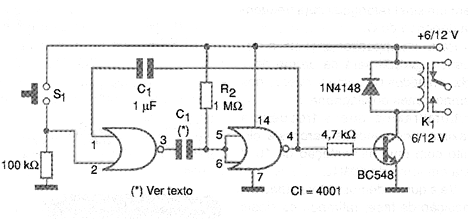

O circuito da figura 10 usa duas das quatro portas do 4001 para acionar um relé de forma temporizada. O intervalo de tempo obtido depende do capacitor C1 cujo valor pode ficar entre 10 uF e 1 000 uF. Com 10 uF o intervalo de temporização obtido é da ordem de 10 segundos. Valores muito grandes de capacitores podem tornar o circuito instável, principalmente se eles apresentarem fugas. O relé é do tipo que tem uma corrente de bobina de no máximo 50 mA e tensão igual a usada na alimentação.
