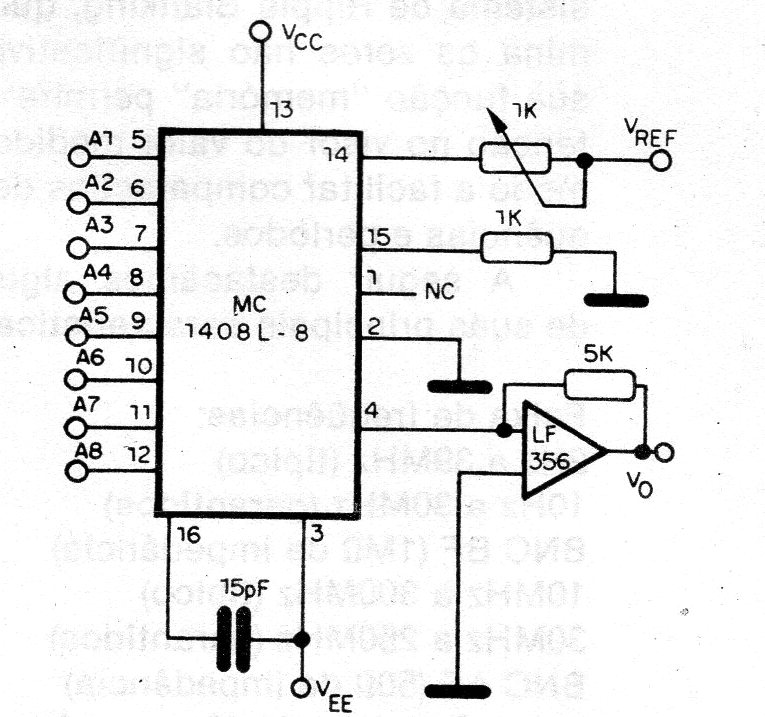

Este conversor digital/analógico é sugerido pela MOTOROLA e tem por base um amplificador operacional com transistor de efeito de campo na entrada. O potenciômetro R14 deve ser ajustado de tal modo que, em função da tensão de referência e com todas as entradas no nível HI, deve-se ter uma tensão de 9,961V na saída do operacional. Isso leva em conta um valor de Ro de 5k e uma tensão de referência de 2V.
