Este amplificador de áudio com etapas de entrada diferenciais é projetado para operar com fontes assimétricas a partir da rede local (15 a 35 V). O TDA1512 é apresentado em invólucro SIL de 9 pinos mas também pode ser obtido com os terminais dobrados em forma DIL. Dentre as vantagens indicadas peIo fabricante temos
- Baixa distorção por intermodulação (0,1 °/o a Po = 10 W)
- Baixa distorção por transiente de intermodulação
- 0 Proteção térmica interna e limitador de corrente de saída
- Saída protegida contra curto-circuitos AC e DC em relação à terra.
- Baixa tensão de offset de entrada (15 mW)
- Etapa de saída com baixa distorção por crossover.

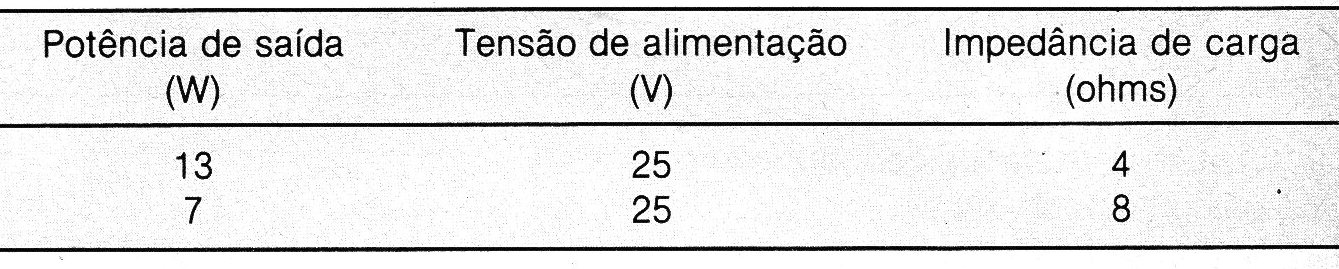

Para uma distorção total de 0,7% temos as seguintes características:
| Clique na imagem para ampliar |
| Clique na imagem para ampliar |
