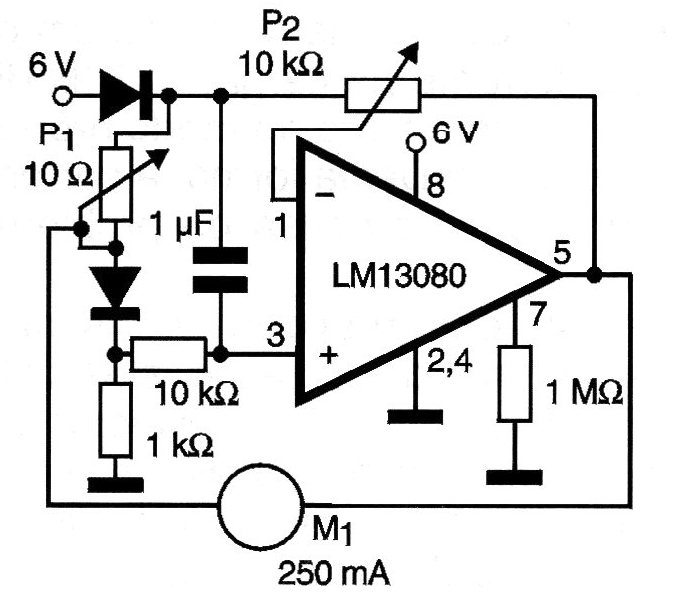

O circuito fornecido permite o controle direto de um pequeno motor de corrente contínua de até 250 mA. O componente básico empregado é um amplificador operacional de potência que, neste caso, é alimentado com fonte simples de 6 V. O controle é feito nos dois potenciômetros, sendo que P1 determina a referência de velocidade. O diodo é de uso geral e os demais componentes não são críticos.
