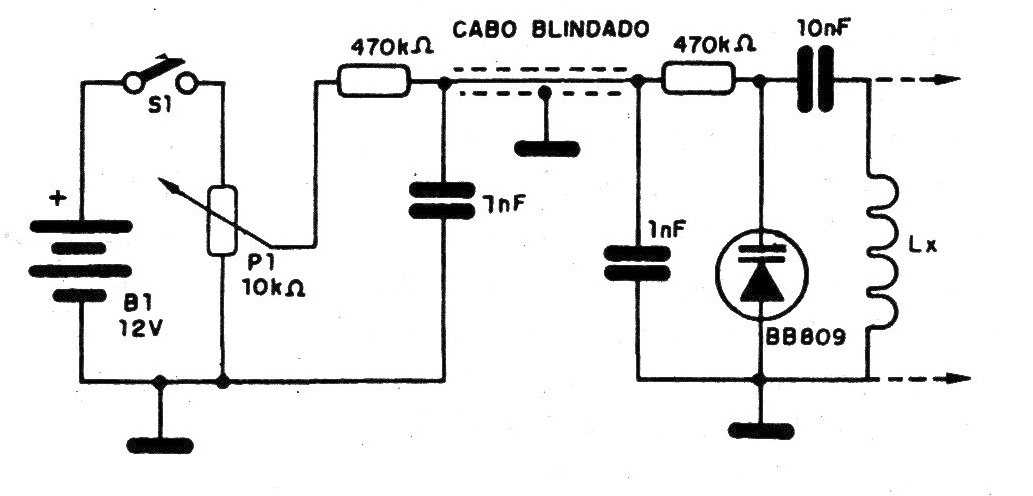

Com este circuito, podemos ter um controle remoto de frequencia de um circuito sintonizado. Lx é a bobina do circuito sintonizado e tem por base o BB809, um varicap que determinará a faixa de frequencias varrida. Este componente pode ser substituído conforme a faixa de frequências que se deseja sintonizar. O cabo de conexão entre o circuito e o ponto de controle deve ser blindado, para que não ocorram instabilidades ou a modulação em frequencia do sinal sintonizado pelo ruído da rede de energia.
| Clique na imagem para ampliar |
