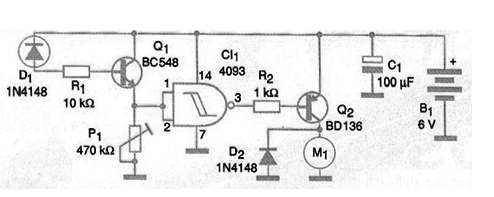

O aplicativo que damos é de um circuito que faz uso de um diodo comum 1N4148 como sensor para controlar a temperatura de um componente ou de um local qualquer que esteja sujeito a uma elevação indevida da temperatura. Esse circuito, mostrado na figura 3, aciona um motor de uma ventoinha que entra em ação quando a temperatura supera um valor que será ajustado em P1. A sensibilidade será tanto maior quanto maior o valor que puder ser ajustado em P1 para se obter o limiar do disparo. Trimpots de 470 k ohms são os menores recomendados para aplicações com um transistor, mas os melhores são os de 2 M ohms e mesmo 4,7 M ohms, quando se obtém o máximo de sensibilidade. Podemos citar como exemplo de aplicação desse circuito um sistema de ventilação forçada para um amplificador de áudio que tenha transistores de potência montados num dissipador de calor.Quando o sensor, um diodo comum em contacto com o dissipador (colado com epóxi) detectar uma elevação da temperatura, o motor da ventoinha entra em ação. Quando a temperatura baixa, o circuito desliga automaticamente, pois ele possui uma característica boa de histerese que impede que ele fique oscilando. O circuito é alimentado por uma tensão de 6 V, nesse caso, mas podem ser usados motores de 9 e 12 V com a alimentação correspondente. O transistor que excita o motor nesse caso suporta uma corrente recomendada máxima de 500 mA. Para correntes maiores podem ser usados os TIP32 ou Darlingtons da mesma série. Esse componente deve ser montado num radiador de calor. Para testar, ajuste o circuito até o ponto em que ocorre o disparo. Volte um pouco o ajuste para que o motor pare. Depois aproximando a ponta do ferro de soldar (sem encostar), deve ocorrer o disparo.
