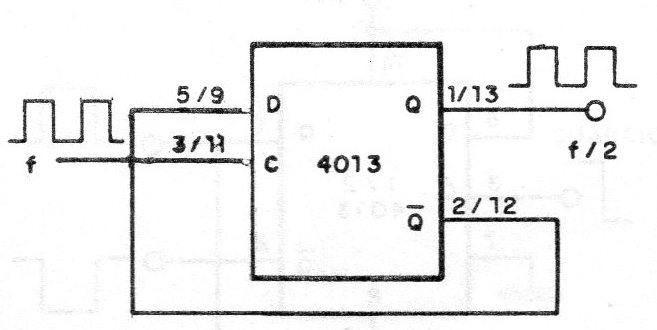

Na figura damos um simples divisor por 2. A saída complementar (Q/) é ligada à entrada D, de modo a realimentar o circuito dividindo por 2 a frequência do sinal de entrada. A frequência máxima, da ordem de 10 MHz, depende da tensão de alimentação que pode estar na faixa de 3 a 15 V.
