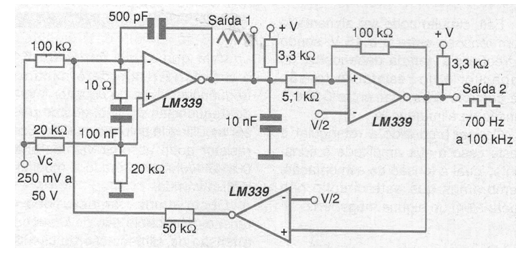

Uma configuração utilizando três dos quatro comparadores de tensão existentes no LM339 é mostrada na figura e é sugerida pela National Semiconductor. Este circuito gera sinais de 700 Hz a 100 kHz, quando a tensão de controle (Vc) varia entre 250 mV e 50 V. O circuito também possui duas saídas nas quais são obtidos sinais retangulares e triangulares. Observe a necessidade de uma polarização de V/2 em dois pontos do circuito. Essa polarização pode ser obtida com um divisor resistivo formado por dois resistores de 10 k ohms ligados em série.
