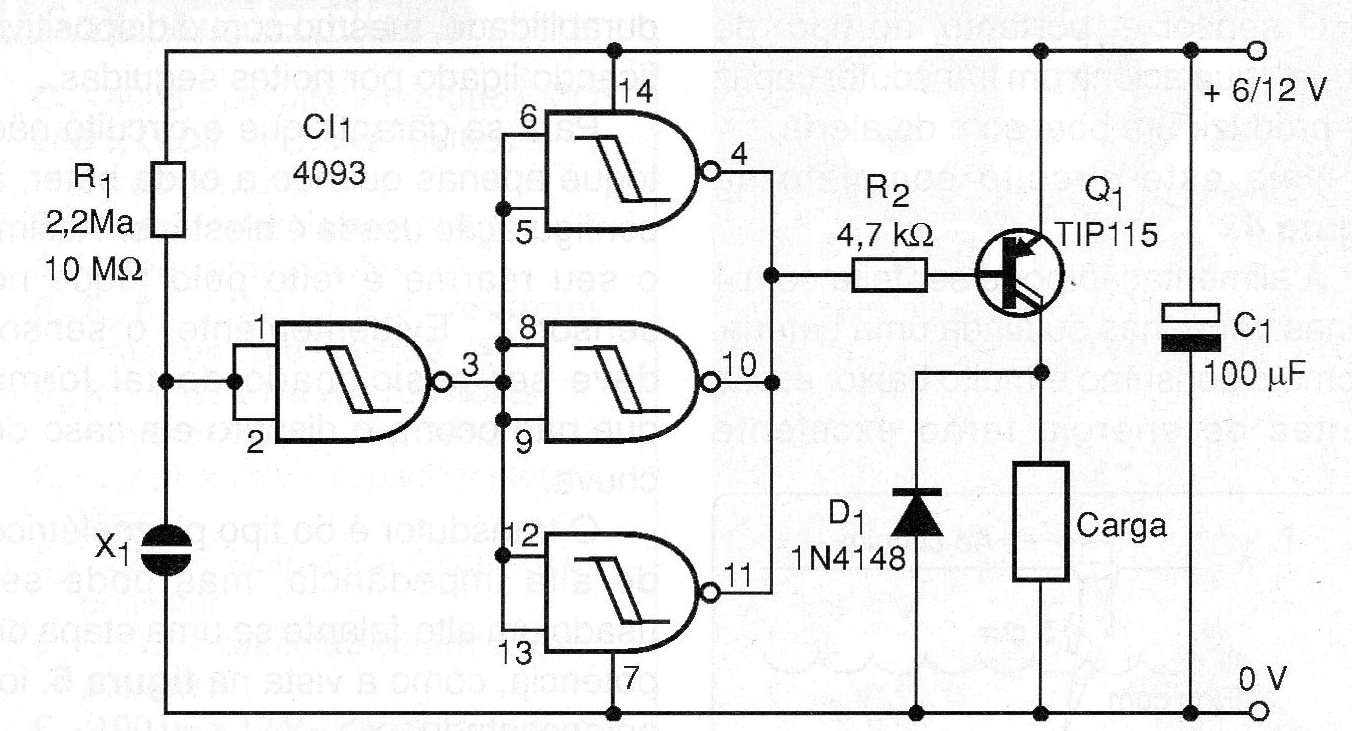

Na figura mostramos nosso primeiro circuito que consiste numa chave de toque simples capaz de acionar um relé ou outras cargas com correntes até 1 A, para o caso do transistor usado. Transistores equivalentes de maior corrente podem ser usados para se obter o controle de cargas maiores. Quando o sensor é tocado, a saída da primeira porta vai ao nível alto e com isso as portas seguintes, ligadas em paralelo, recebendo esse sinal, têm sua saída indo ao nível baixo. O nível baixo é aplicado à base do transistor que então satura alimentando a carga. Observe que o circuito permanece ativado apenas durante o tempo em que o sensor é tocado. Ao se retirar os dedos do sensor, a carga é imediatamente desativada. O circuito pode funcionar com tensões de 5 a 12 V, dependendo apenas da carga a ser alimentada. O resistor R1 determina a sensibilidade ao toque. Para sensor use duas chapinhas de metal afastadas de 1 mm de modo a poderem ser tocadas simultaneamente e não use fios mais longos do que 1 m para sua conexão ao circuito. O transistor deve ser montado em radiador de calor caso a corrente da carga seja superior a 200 mA.
Lista de Material
IC-1 – 4093 – circuito integrado CMOS
Q1 – TIP115 – Transistor Darlington PNP
D1 – 1N4148 – diodo de uso geral
R1 – 4,7 M a 10 M x 1/8 W – resistor
R2 – 4,7 k ohms x 1/8 W – resistor – amarelo, violeta, vermelho
C1 – 100 uF x 16 V – capacitor eletrolítico
X1 – Sensor – ver texto
Diversos:
Placa de circuito impresso, fios, solda, etc.
