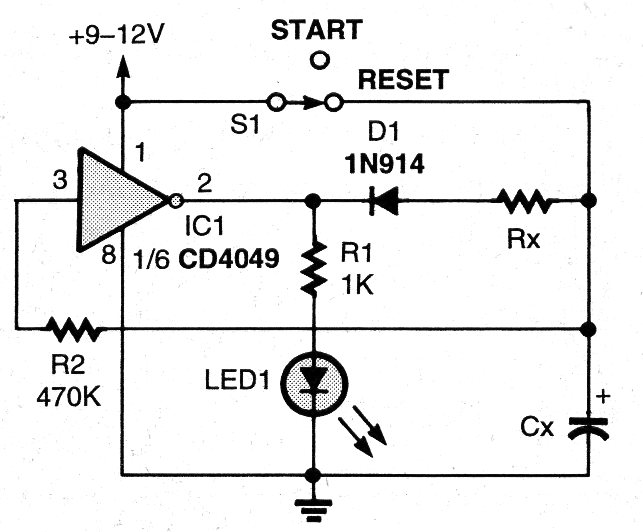

Este simples timer usa uma das seis portas inversoras de um circuito integrado CMOS. Rx e Cx determinam o tempo do circuito. Rx pode ter valores entre 10k e 2,2 M e Cx entre 1 uF e 1000 uF. O circuito é de uma documentação americana do ano 2000.
| Clique na imagem para ampliar |
