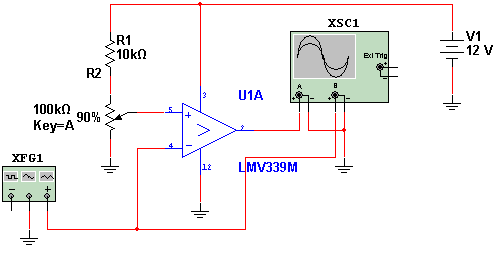

O circuito mostrado tem finalidades didáticas, servindo para demonstrar o princípio de funcionamento de um comparador de tensão. Usamos o LM339, mas outros tipos e até mesmo operacionais comuns podem ser usados. No caso, a fonte é simples de 12 V e o potenciômetro ajusta a tensão de disparo. Aplicamos na entrada uma tensão senoidal de baixa frequência para que possa ser observada a forma de onda de saída no comparador. Veremos que os pulsos de saída dependem da tensão de disparo ajustada. Essa tensão, na simulação, pode ser ajustada na tecla A. Veja como ela atua sobre o ciclo ativo do sinal produzido.

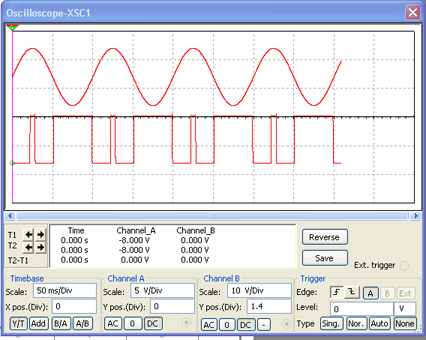

Na figura abaixo temos a forma do sinal observado num determinado ponto do ajuste do potenciômetro, visualizada no osciloscópio virtual do Multisim 11.0. Na parte superior temos o sinal de entrada e na parte inferior o sinal obtido na saída do comparador.
Arquivos para download: Simulação e Netlist
