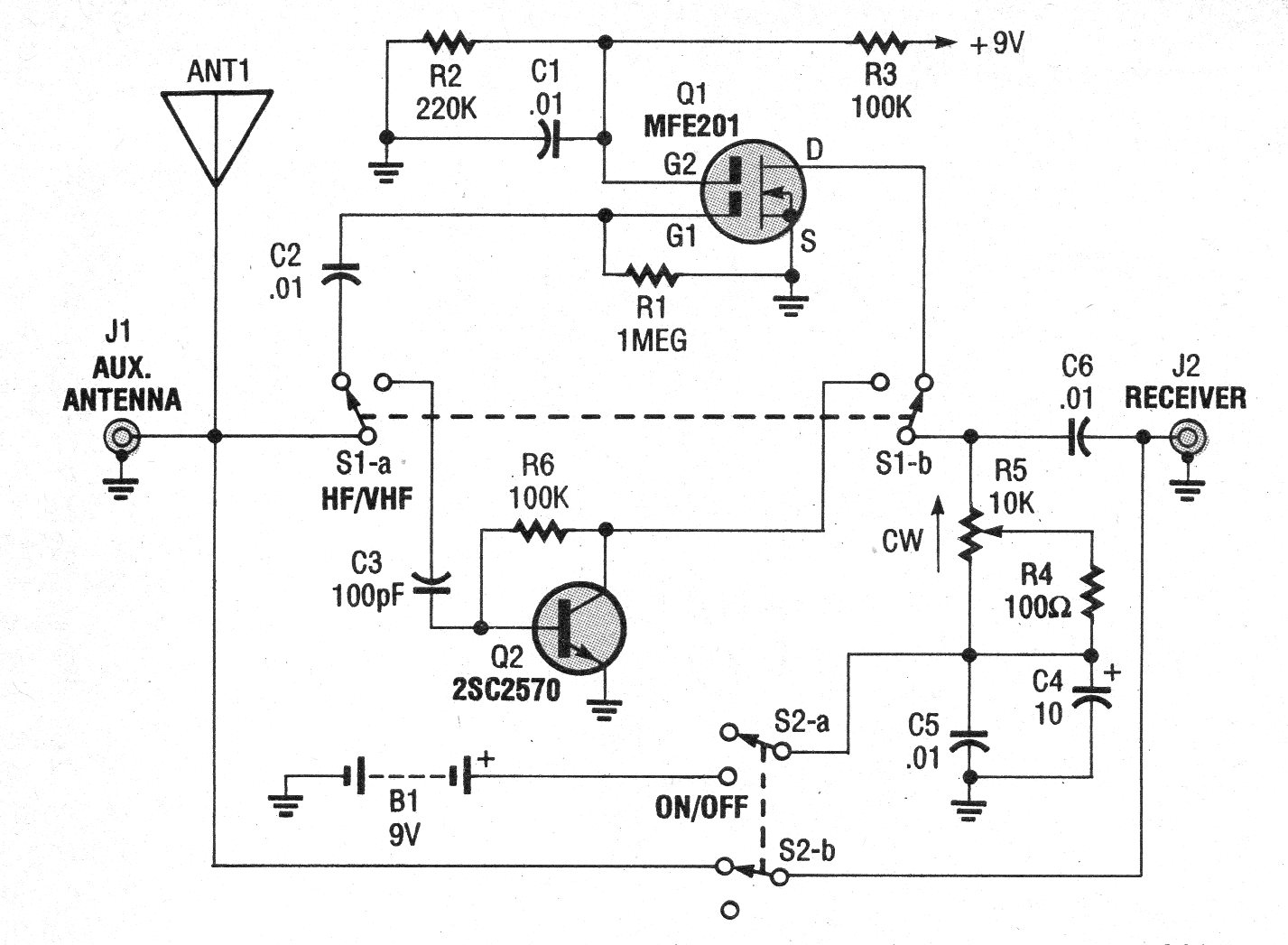

Este amplificador de antena ou booster opera com sinais a partir da faixa de ondas médias, até a faixa de VHF. O circuito utiliza um MOSFET de dupla comporta e um transistor bipolar que pode ser o BF495. O circuito é alimentado por uma bateria e tem um consumo muito baixo. Não há bobinas, pois trata-se de um circuito aperiódico. Encontramos esta configuração numa publicação americana de 1993.
| Clique na imagem para ampliar |
