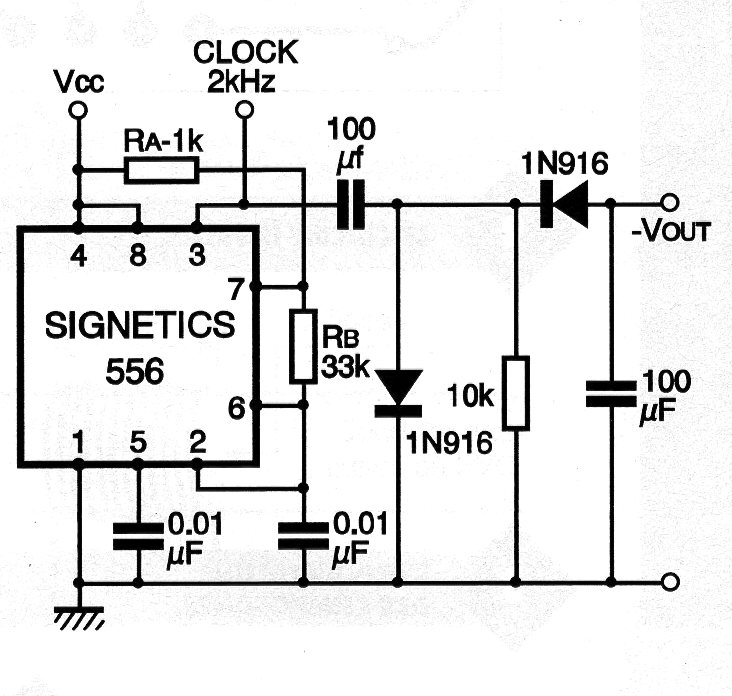

Este circuito dobra a tensão de entrada, convertendo, por exemplo, 6 V e 12 V. A corrente de saída é muito baixa e a frequência depende do capacitor de 0,01 uF. O circuito utiliza um duplo 555 que é o 556. Encontramos este circuito numa documentação da Signetics.
| Clique na imagem para ampliar |
