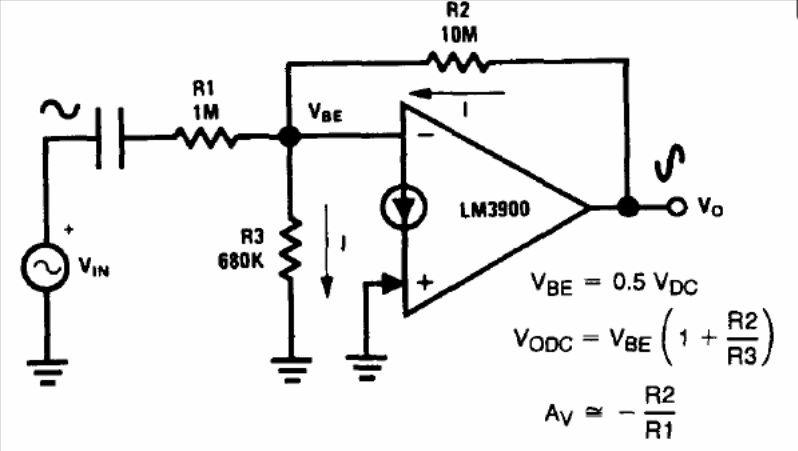

Na figura temos a configuração básica de um amplificador de transcondutância inversor, conforme sugerido pela National Semiconductor em seu Linear Applications Handbook de 1994. As fórmula para calcular os componentes são dadas junto ao diagrama.
| Clique na imagem para ampliar |
