O amplificador de três transistores apresenta um ganho elevadíssimo. Com 10 mV na entrada, ele produz um sinal de 5 V de amplitude na saída, com alimentação de 6 V e baixíssimo consumo. O circuito pode ser alimentado por tensões de 1,5 V a 6 V, sendo encontrado em aplicações interessantes como de ajuda auditiva, estetoscópios, sistemas de escuta, etc. Os transistores admitem equivalentes, e uma possibilidade é a de se usar para o transistor de entrada um tipo de baixo ruído como o BC549.

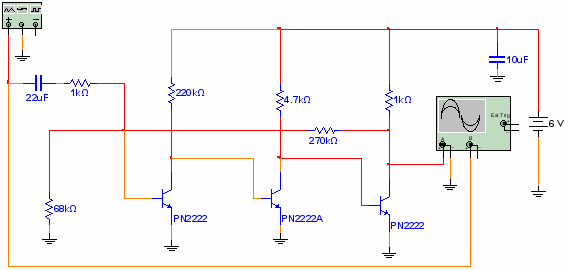

Figura 1 – Circuito amplificador de altíssimo ganho com 3 transistores.
Na imagem do osciloscópio virtual do Multisim, temos o sinal superior para a entrada e o sinal inferior para saída. Numa aplicação prática, o resistor de 1 k ohm na saída (coletor do transistor) pode ser substituído por um fone de alta impedância ou ainda um pequeno transformador de saída para alimentar um fone de baixa impedância. Esta imagem é mostrada na figura 2.

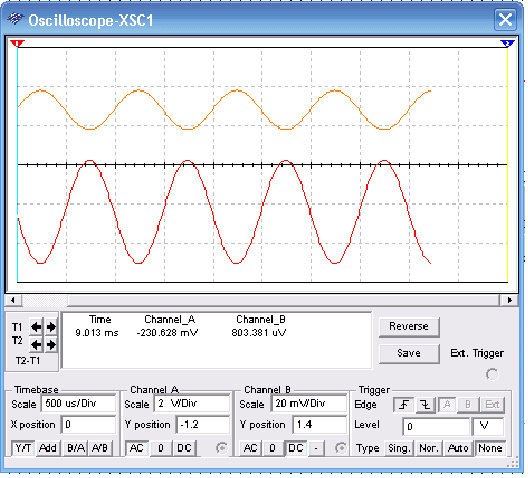

Figura 2 – Formas de sinal no circuito. Acima a entrada e abaixo a saída.
