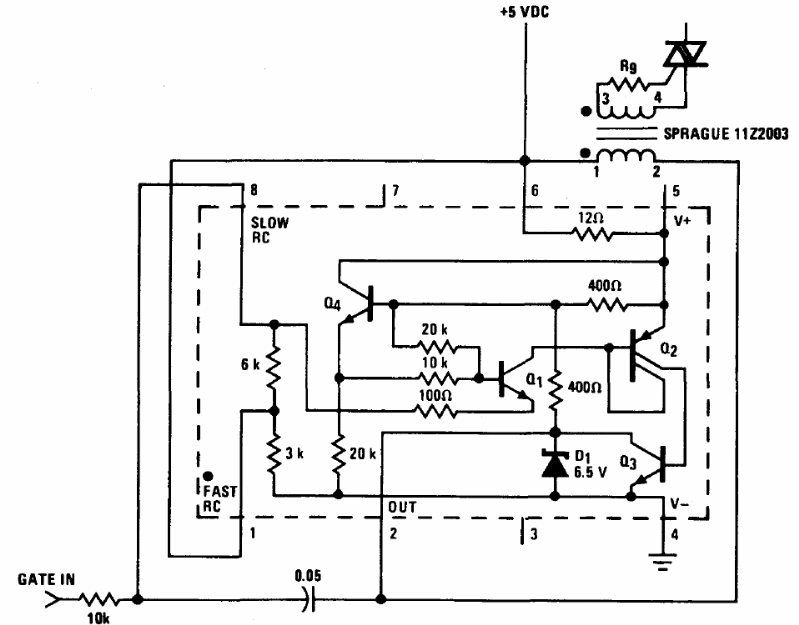

Este circuito é de uma documentação técnica sobre o LM3909 da National Semiconductor. O transformador de disparo tem relação de espiras de 1:1 e a alimentação do circuito é feita com 5V.
| Clique na imagem para ampliar |
Este circuito é de uma documentação técnica sobre o LM3909 da National Semiconductor. O transformador de disparo tem relação de espiras de 1:1 e a alimentação do circuito é feita com 5V.
