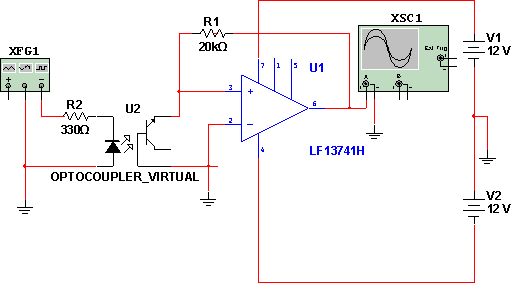

Neste circuito, o resistor R1 determina o ganho do amplificador e portanto a amplitude do sinal de saída. Valores entre 20 k e 1 M podem ser utilizados. A fonte de alimentação deve ser simétrica com tensões de 5 a 12 V, e na simulação desenhada no Multisim, substituímos o diodo pela junção emissor-base de um transistor NPN, polarizada no sentido inverso. Observamos que em alguns casos, a simulação apresenta erros, mas na prática sabemos que o circuito funciona. O sinal de entrada é gerado por um gerador de funções com a intensidade de 5 V x 1 kHz. Observe a polaridade inversa do LED do acoplador e a correspondente inversão do sinal do gerador de funções para sua correta excitação. Amplificadores operacionais equivalentes ao indicado podem ser usados.
Arquivos para download: Simulação e Netlist
