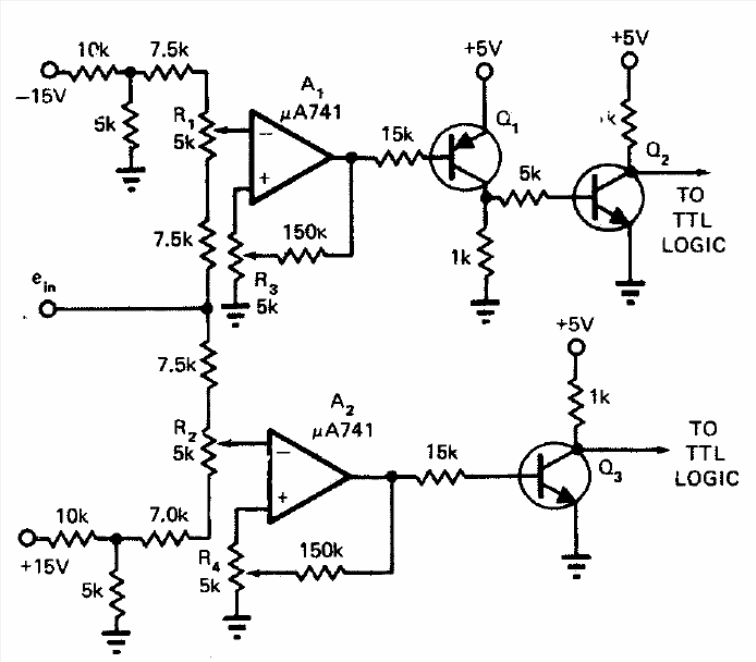

Este circuito é de uma documentação de 1972. O circuito detecta quando a entrada de tensão está na faixa de 4,5 a 5,5 V, que é faixa aceitável para alimentação de lógica TTL. Os amplificadores operacionais devem ser alimentados por fonte simétrica e os transistores podem ser os BC548 para os NPN e BC558 para o PNP.
| Clique na imagem para ampliar |
