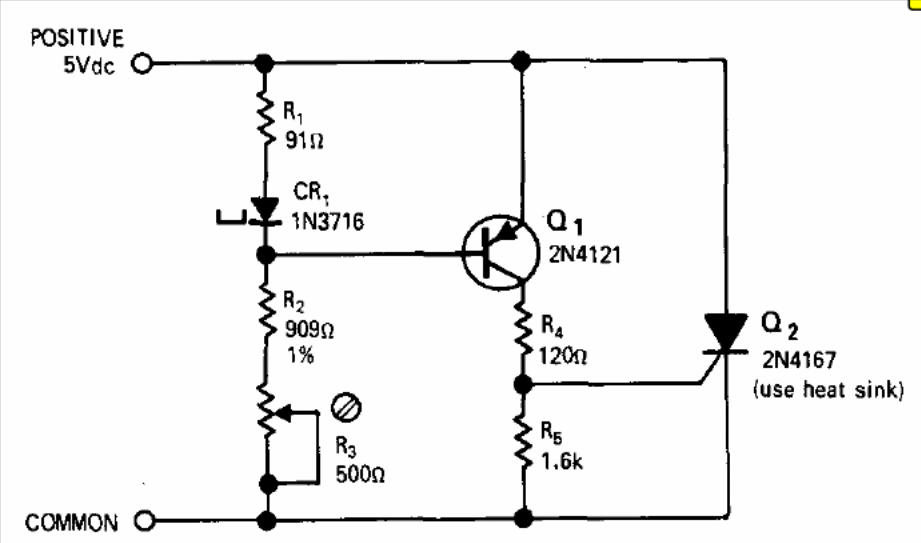

Este circuito dispara queimando um fusível de entrada quando a tensão monitorada supera os 5 V. O SCR admite equivalentes e o transistor pode ser o BC558. O circuito é de uma documentação americana dos anos 70.
| Clique na imagem para ampliar |
Este circuito dispara queimando um fusível de entrada quando a tensão monitorada supera os 5 V. O SCR admite equivalentes e o transistor pode ser o BC558. O circuito é de uma documentação americana dos anos 70.
