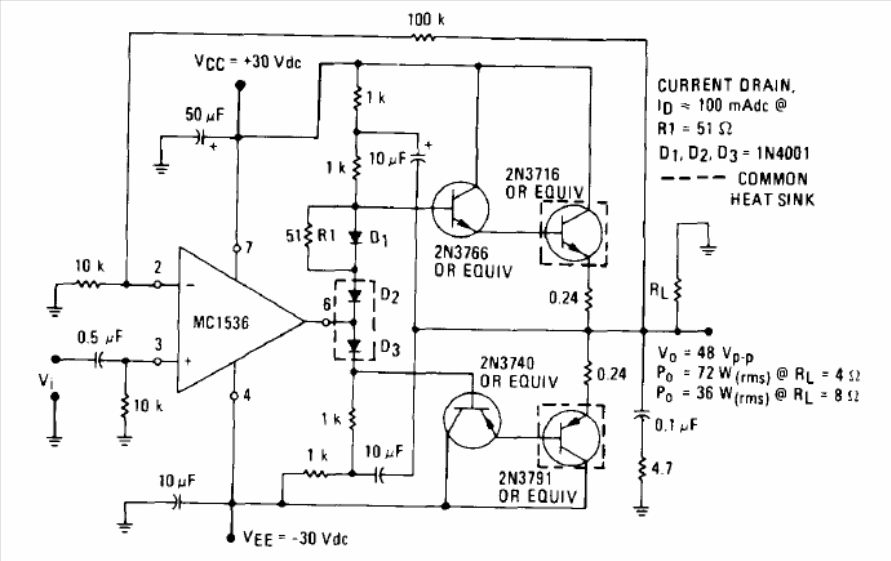

Este circuito é do Linear Databook da Motorola de 1990. Os transistores admitem equivalentes e a potência de saída depende da tensão de alimentação. A fonte de alimentação deve ser simétrica de 30 V.
| Clique na imagem para ampliar |
Este circuito é do Linear Databook da Motorola de 1990. Os transistores admitem equivalentes e a potência de saída depende da tensão de alimentação. A fonte de alimentação deve ser simétrica de 30 V.
